Hướng Dẫn Đọc Bản Vẽ Cửa Gỗ Phòng Ngủ Chuẩn Kỹ Thuật
Bản vẽ cửa gỗ phòng ngủ là tài liệu kỹ thuật quan trọng, đóng vai trò then chốt trong quá trình thiết kế, sản xuất và lắp đặt cửa. Việc hiểu rõ và đọc đúng bản vẽ không chỉ giúp đảm bảo tính chính xác về kích thước, vật liệu mà còn phản ánh được ý đồ thẩm mỹ của kiến trúc sư hay chủ nhà. Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về cấu trúc, các thành phần cơ bản và những lưu ý quan trọng khi tiếp cận một bản vẽ cửa gỗ dành cho phòng ngủ, giúp bạn có cái nhìn toàn diện và áp dụng hiệu quả vào thực tế.
Tầm Quan Trọng Của Bản Vẽ Cửa Gỗ Phòng Ngủ Trong Thiết Kế Nội Thất
Mỗi chi tiết trong ngôi nhà đều góp phần tạo nên tổng thể hài hòa và công năng sử dụng tối ưu. Đối với phòng ngủ, cánh cửa không chỉ là lối ra vào mà còn là yếu tố đảm bảo sự riêng tư, an toàn và thẩm mỹ. Một bản vẽ cửa gỗ phòng ngủ được lập kỹ lưỡng sẽ là cầu nối giữa ý tưởng và hiện thực, giúp tránh những sai sót không đáng có trong quá trình thi công. Nó cung cấp một cái nhìn tổng quan và chi tiết về cấu trúc, kích thước, vật liệu và các yêu cầu kỹ thuật khác, đảm bảo rằng sản phẩm cuối cùng sẽ đáp ứng đúng mong đợi. Thiếu bản vẽ hoặc bản vẽ không chính xác có thể dẫn đến việc lãng phí vật liệu, thời gian và công sức, cũng như ảnh hưởng tiêu cực đến chất lượng và tính thẩm mỹ của công trình.
Cấu Trúc Cơ Bản Của Một Bản Vẽ Cửa Gỗ Phòng Ngủ
Một bản vẽ cửa gỗ phòng ngủ tiêu chuẩn thường bao gồm nhiều thành phần, mỗi phần cung cấp một góc nhìn và thông tin cụ thể. Việc nắm vững các thành phần này là điều kiện tiên quyết để đọc hiểu bản vẽ một cách chính xác.
Các Mặt Cắt Và Hình Chiếu Chính
Để hình dung một cánh cửa gỗ trong không gian ba chiều, bản vẽ thường được thể hiện qua các hình chiếu và mặt cắt khác nhau:
- Hình chiếu bằng (Mặt bằng): Thể hiện vị trí của cửa trong mặt bằng tổng thể của căn phòng. Trên hình chiếu này, bạn có thể thấy hướng mở cửa, độ dày tường, và mối liên hệ với các yếu tố nội thất xung quanh. Nó giúp kiến trúc sư và thợ thi công định vị cửa một cách chính xác trong không gian. Hình chiếu bằng cũng thường bao gồm các ký hiệu về chiều rộng ô cửa thông thủy, kích thước tường chờ và các thông số liên quan khác.
- Hình chiếu đứng (Mặt tiền): Đây là cái nhìn trực diện vào cánh cửa từ phía trước hoặc phía sau. Hình chiếu đứng cho thấy kiểu dáng, họa tiết, vị trí tay nắm, khóa, và các chi tiết trang trí khác. Nó là yếu tố quan trọng để đánh giá tính thẩm mỹ của cửa. Kích thước chiều cao và chiều rộng tổng thể của cửa, bao gồm cả khuôn cửa, sẽ được thể hiện rõ ràng trên hình chiếu này.
- Mặt cắt ngang và mặt cắt dọc: Các mặt cắt cung cấp thông tin chi tiết về cấu tạo bên trong của cánh cửa và khuôn cửa, độ dày vật liệu, cách thức lắp ghép các chi tiết, cũng như cách liên kết với tường. Mặt cắt ngang thường đi qua tay nắm hoặc bản lề, cho thấy cấu tạo của cánh cửa và khuôn bao. Mặt cắt dọc thường đi qua các chi tiết như ô pano hoặc đố cửa, giúp người đọc hình dung được sự phân chia của các thành phần.
- Ví dụ, một mặt cắt ngang có thể cho thấy cấu tạo của khuôn cửa, các ron cao su giảm chấn, và vị trí của bản lề.
- Một mặt cắt dọc có thể tiết lộ cách các tấm pano được ghép vào khung cửa, hoặc chi tiết mộng sập giữa các đố cửa.
Kích Thước Và Thông Số Kỹ Thuật
Thông tin về kích thước là yếu tố cốt lõi của bất kỳ bản vẽ kỹ thuật nào. Đối với bản vẽ cửa gỗ phòng ngủ, các thông số sau cần được thể hiện rõ ràng:
- Kích thước thông thủy (lọt lòng): Là kích thước khoảng không thực tế mà người hoặc vật thể có thể đi qua khi cửa mở. Đây là kích thước quan trọng nhất cần tuân thủ để đảm bảo công năng sử dụng. Theo phong thủy, kích thước thông thủy thường được chọn theo các cung tốt như “Sinh”, “Lão”, “Bệnh”, “Tử” để mang lại may mắn.
- Kích thước phủ bì (tổng thể): Bao gồm cả phần khuôn cửa và cánh cửa, là tổng kích thước chiếm chỗ của bộ cửa trên tường. Kích thước này dùng để tính toán không gian cần thiết trên tường và lập kế hoạch vật liệu.
- Độ dày cánh cửa: Thường dao động từ 38mm đến 45mm tùy thuộc vào loại gỗ và yêu cầu cách âm, cách nhiệt. Độ dày này ảnh hưởng trực tiếp đến độ bền và cảm giác chắc chắn của cửa.
- Độ dày khuôn cửa: Thường được thiết kế phù hợp với độ dày của tường (ví dụ: 100mm, 150mm, 200mm). Khuôn cửa phải đủ chắc chắn để chịu lực và đảm bảo độ kín khít.
- Vật liệu: Bản vẽ cần ghi rõ loại gỗ được sử dụng (gỗ tự nhiên như Lim, Gõ Đỏ, Sồi; hay gỗ công nghiệp như MDF, HDF, MFC), loại ván ép, lớp phủ bề mặt (veneer, laminate, sơn), và các vật liệu phụ trợ khác. Ví dụ, việc chỉ định “gỗ Sồi trắng tự nhiên” sẽ khác với “gỗ MDF phủ veneer Sồi”.

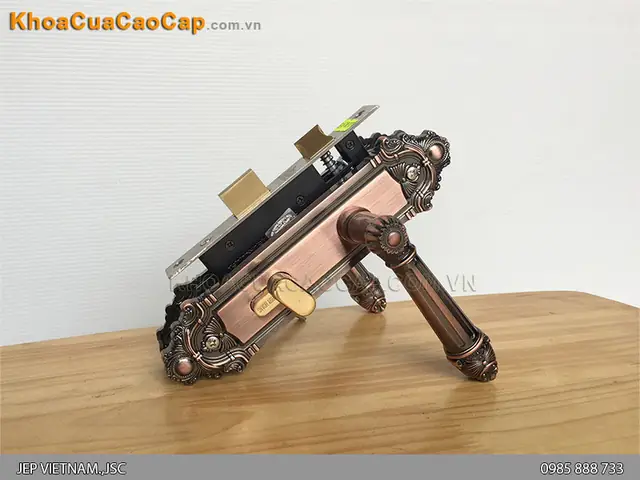

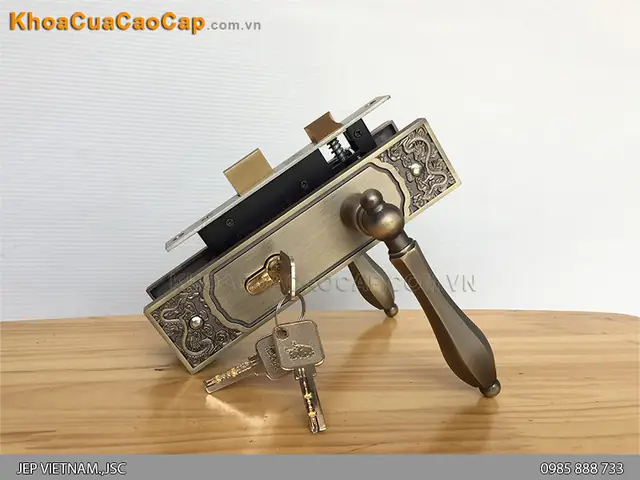

- Chi tiết phụ kiện: Vị trí, loại bản lề (bản lề lá, bản lề cối), loại khóa (khóa tay gạt, khóa nắm tròn), tay nắm cửa, chốt cài, và các phụ kiện khác (ví dụ: ron giảm chấn, chặn cửa) cần được mô tả rõ ràng. Một số bản vẽ chuyên nghiệp còn cung cấp mã sản phẩm hoặc nhà sản xuất của các phụ kiện để đảm bảo tính đồng bộ và chất lượng.
Các Yếu Tố Khác Trên Bản Vẽ Cửa Gỗ Phòng Ngủ
Ngoài các hình chiếu và kích thước cơ bản, một bản vẽ hoàn chỉnh còn chứa đựng nhiều thông tin quan trọng khác.
Ký Hiệu Và Chú Thích
Các ký hiệu trên bản vẽ giúp truyền tải thông tin một cách ngắn gọn và chuẩn xác theo quy ước chung của ngành xây dựng và thiết kế.
- Ký hiệu vật liệu: Các mẫu ký hiệu khác nhau cho gỗ, kim loại, kính, v.v., giúp nhận diện vật liệu được sử dụng ở từng phần.
- Ký hiệu hướng mở: Mũi tên cong thường được dùng để chỉ hướng mở của cánh cửa (mở vào trong, mở ra ngoài, mở trái, mở phải), đảm bảo không gian sử dụng được tối ưu.
- Ký hiệu cắt: Chỉ rõ vị trí của mặt cắt ngang và dọc, giúp người đọc dễ dàng tìm thấy các chi tiết liên quan.
- Chú thích bằng chữ: Giải thích các ký hiệu không rõ ràng hoặc cung cấp thông tin bổ sung, đặc biệt là về lớp hoàn thiện bề mặt, yêu cầu kỹ thuật đặc biệt, hoặc hướng dẫn lắp đặt. Ví dụ: “Sơn PU mờ 50%”, “Yêu cầu chống mối mọt”.
Bảng Thống Kê Vật Tư (Nếu Có)
Đối với các dự án lớn hoặc các xưởng sản xuất, bản vẽ thường đi kèm bảng thống kê vật tư (BOM – Bill of Materials). Bảng này liệt kê chi tiết:
- Số lượng: Mỗi chi tiết cần bao nhiêu đơn vị.
- Mô tả: Tên gọi của chi tiết (ví dụ: cánh cửa, khuôn bao, nẹp chỉ).
- Kích thước: Chiều dài, chiều rộng, độ dày của từng cấu kiện.
- Vật liệu: Loại gỗ, phụ kiện.
- Ghi chú: Các yêu cầu đặc biệt khác.
Bảng thống kê vật tư giúp quản lý nguyên vật liệu, tính toán chi phí và lập kế hoạch sản xuất hiệu quả.
Tiêu Chuẩn Áp Dụng
Thường được ghi rõ các tiêu chuẩn thiết kế, sản xuất và chất lượng mà bản vẽ tuân thủ (ví dụ: TCVN, ASTM, DIN). Điều này đảm bảo sản phẩm cuối cùng đạt được chất lượng và độ bền mong muốn.
Lợi Ích Của Một Bản Vẽ Cửa Gỗ Phòng Ngủ Chuẩn Kỹ Thuật
Việc đầu tư vào một bản vẽ cửa gỗ phòng ngủ chi tiết và chính xác mang lại nhiều lợi ích thiết thực:
- Đảm bảo tính chính xác: Giảm thiểu sai sót trong sản xuất và lắp đặt, đảm bảo kích thước và kiểu dáng đúng như mong muốn. Theo thống kê của Hiệp hội Kiến trúc sư Việt Nam, các dự án có bản vẽ kỹ thuật chi tiết có tỷ lệ sai sót giảm đến 70% so với các dự án chỉ dựa vào phác thảo.
- Tiết kiệm chi phí và thời gian: Tránh phải làm lại hoặc sửa chữa do sai sót kỹ thuật, giảm lãng phí vật liệu và nhân công.
- Dễ dàng giám sát và kiểm tra: Cung cấp cơ sở rõ ràng cho việc giám sát chất lượng và tiến độ thi công. Chủ đầu tư và nhà thầu có thể đối chiếu sản phẩm thực tế với bản vẽ để đảm bảo mọi thứ đúng quy cách.
- Cơ sở pháp lý: Trong các hợp đồng thi công, bản vẽ kỹ thuật là một tài liệu quan trọng để xác định phạm vi công việc và trách nhiệm của các bên.
- Dễ dàng bảo trì và sửa chữa: Khi cần bảo trì hoặc sửa chữa, bản vẽ sẽ cung cấp thông tin chi tiết về cấu trúc và vật liệu, giúp quá trình này diễn ra nhanh chóng và hiệu quả hơn.
Các Yếu Tố Cần Lưu Ý Khi Chọn Mẫu Bản Vẽ Cửa Gỗ Phòng Ngủ
Khi tham khảo hoặc yêu cầu một bản vẽ cửa gỗ phòng ngủ, bạn nên cân nhắc một số yếu tố để đảm bảo bản vẽ phù hợp với nhu cầu và không gian của mình.
Phong Cách Thiết Kế
Cửa phòng ngủ nên hài hòa với phong cách tổng thể của nội thất.
- Hiện đại: Cửa thường có thiết kế tối giản, ít chi tiết, đường nét thẳng và màu sắc trung tính. Các mẫu cửa gỗ phẳng hoặc có các đường phay CNC đơn giản thường được ưa chuộng.
- Cổ điển/Tân cổ điển: Cửa thường có các chi tiết chạm khắc tinh xảo, phào chỉ cầu kỳ, hoặc các ô pano đối xứng, mang lại vẻ sang trọng và đẳng cấp.
- Tối giản: Nhấn mạnh sự tinh tế trong sự đơn giản, cửa có thể không có họa tiết, chỉ tập trung vào chất liệu gỗ tự nhiên và đường vân.
Kích Thước Và Không Gian Phòng Ngủ
Phòng ngủ lớn có thể sử dụng cửa đôi hoặc cửa có kích thước lớn hơn để tạo điểm nhấn. Phòng ngủ nhỏ nên ưu tiên cửa một cánh với kích thước vừa phải để tiết kiệm không gian. Hướng mở cửa cũng rất quan trọng, đảm bảo không cản trở lối đi hoặc đồ đạc. Ví dụ, nếu phòng ngủ hẹp, việc sử dụng cửa trượt hoặc cửa xếp có thể là một giải pháp tối ưu.
Vật Liệu Gỗ
Lựa chọn loại gỗ ảnh hưởng đến độ bền, thẩm mỹ và giá thành.
- Gỗ tự nhiên: Bền đẹp, vân gỗ độc đáo, khả năng chịu lực tốt và có giá trị cao. Tuy nhiên, dễ bị cong vênh nếu không được xử lý kỹ. Các loại phổ biến là Lim, Sồi, Gõ Đỏ, Căm Xe.
- Gỗ công nghiệp: Giá thành phải chăng, đa dạng về mẫu mã, ít bị cong vênh và mối mọt. Tuy nhiên, độ bền không bằng gỗ tự nhiên và có thể không mang lại cảm giác sang trọng tương tự. Các loại phổ biến là MDF, HDF, Plywood, thường được phủ veneer hoặc laminate.
- Kết hợp: Một số mẫu cửa có thể kết hợp khung gỗ tự nhiên và pano gỗ công nghiệp để tối ưu chi phí mà vẫn đảm bảo độ bền.
Yêu Cầu Về Cách Âm, Cách Nhiệt
Phòng ngủ đòi hỏi sự yên tĩnh cao. Cửa gỗ đặc, dày và có gioăng cao su sẽ có khả năng cách âm tốt hơn. Nếu có yêu cầu đặc biệt về cách nhiệt (ví dụ: phòng có điều hòa), cần cân nhắc các giải pháp bổ sung như lõi cách nhiệt.
Đơn Vị Thiết Kế Và Thi Công
Việc lựa chọn một đơn vị có kinh nghiệm và uy tín trong việc thiết kế và thi công cửa gỗ là cực kỳ quan trọng. Họ không chỉ cung cấp các bản vẽ cửa gỗ phòng ngủ chuẩn kỹ thuật mà còn đảm bảo chất lượng sản phẩm và dịch vụ lắp đặt. Một đơn vị uy tín như cuanhua-loithep.com sẽ có đội ngũ kỹ sư và thợ lành nghề, sẵn sàng tư vấn và đưa ra các giải pháp tối ưu nhất cho ngôi nhà của bạn. Họ sẽ giúp bạn hiện thực hóa ý tưởng của mình thành sản phẩm cụ thể, đáp ứng cả về mặt thẩm mỹ lẫn công năng sử dụng.
Quy Trình Đọc Và Kiểm Tra Bản Vẽ Cửa Gỗ Phòng Ngủ
Để đảm bảo hiểu đúng và đủ thông tin từ một bản vẽ cửa gỗ phòng ngủ, bạn có thể tuân theo quy trình sau:
- Đọc tổng thể: Bắt đầu bằng cách xem lướt qua toàn bộ bản vẽ để có cái nhìn chung về thiết kế, số lượng cửa, và các thông tin cơ bản trên khung tên (tên dự án, tên bản vẽ, tỷ lệ, ngày tháng).
- Xác định vị trí và hướng mở: Đối chiếu hình chiếu bằng với mặt bằng tổng thể kiến trúc để định vị cửa và xác nhận hướng mở có phù hợp với không gian sử dụng hay không. Đảm bảo cửa mở không va chạm vào các đồ vật khác hoặc cản trở lối đi.
- Kiểm tra kích thước: So sánh kích thước thông thủy, phủ bì, độ dày cánh và khuôn với các tiêu chuẩn hoặc yêu cầu đã định. Đặc biệt chú ý đến các kích thước quan trọng ảnh hưởng đến việc đi lại hoặc lắp đặt.
- Ví dụ: Chiều cao thông thủy cần đảm bảo đủ cho người cao nhất trong gia đình đi lại thoải mái mà không bị cúi đầu.
- Chiều rộng thông thủy cần đủ cho việc vận chuyển đồ đạc lớn vào phòng.
- Xem xét chi tiết cấu tạo: Tập trung vào các mặt cắt (ngang, dọc) để hiểu rõ cấu trúc bên trong của cánh cửa và khuôn cửa. Điều này bao gồm cách ghép nối các tấm pano, loại mộng sập, và cách liên kết các bộ phận.
- Kiểm tra vật liệu và phụ kiện: Đảm bảo loại gỗ, lớp phủ bề mặt, và các phụ kiện (bản lề, khóa, tay nắm) được chỉ định đúng theo yêu cầu. Xác nhận rằng các phụ kiện có chất lượng tốt và phù hợp với tải trọng của cửa.
- Đánh giá thẩm mỹ: Dựa trên hình chiếu đứng và các chi tiết được mô tả, hình dung tổng thể về kiểu dáng, màu sắc và họa tiết của cửa. Đảm bảo nó hài hòa với phong cách kiến trúc và nội thất.
- Đặt câu hỏi: Nếu có bất kỳ điểm nào không rõ ràng hoặc mâu thuẫn, hãy ghi chú lại và hỏi người thiết kế hoặc đơn vị thi công để làm rõ. Đừng ngại hỏi, vì việc này giúp tránh sai sót lớn hơn sau này.
Kết Luận
Một bản vẽ cửa gỗ phòng ngủ chuẩn kỹ thuật không chỉ là một tập hợp các đường nét và con số, mà còn là bản kế hoạch chi tiết, đảm bảo rằng mỗi cánh cửa được sản xuất và lắp đặt đúng theo tiêu chuẩn cao nhất. Từ các hình chiếu, mặt cắt, đến từng thông số kích thước, vật liệu và phụ kiện, mọi yếu tố đều cần được xem xét cẩn thận. Hiểu rõ quy trình đọc và kiểm tra bản vẽ sẽ giúp bạn đưa ra những quyết định sáng suốt, đảm bảo không gian sống của mình không chỉ đẹp mà còn tiện nghi và bền vững.
