Tối Ưu Hóa Độ Rỗng Dư Của Bê Tông Nhựa Cho Đường Bền Vững

Chất lượng và tuổi thọ của các công trình giao thông luôn là mối quan tâm hàng đầu, đặc biệt là với tình trạng hằn lún vệt bánh xe ngày càng phổ biến trên các tuyến đường. Trong số các yếu tố ảnh hưởng, độ rỗng dư của bê tông nhựa đóng vai trò then chốt, quyết định đến khả năng chịu tải và độ bền của mặt đường. Việc tìm hiểu sâu sắc về chỉ tiêu này không chỉ giúp đánh giá đúng nguyên nhân hư hỏng mà còn mở ra những giải pháp tối ưu cho công tác thiết kế và thi công, góp phần xây dựng hệ thống hạ tầng giao thông bền vững hơn.

Bối Cảnh Hằn Lún Vệt Bánh Xe Trên Mặt Đường Asphalt

Trong những năm gần đây, hiện tượng hằn lún vệt bánh xe đã trở thành một dạng hư hỏng mặt đường phổ biến tại Việt Nam, gây ảnh hưởng nghiêm trọng đến chất lượng khai thác và tuổi thọ sử dụng của các công trình giao thông. Tình trạng này không chỉ làm giảm tốc độ lưu thông, tăng nguy cơ tai nạn mà còn đòi hỏi chi phí bảo trì, sửa chữa đáng kể. Việc thấu hiểu nguyên nhân gốc rễ của hằn lún vệt bánh xe là bước đầu tiên và quan trọng nhất để tìm ra giải pháp khắc phục hiệu quả, đảm bảo an toàn và hiệu quả kinh tế cho mạng lưới đường bộ.

Hằn lún vệt bánh xe có thể xuất phát từ nhiều nguyên nhân khác nhau, bao gồm biến dạng của cả kết cấu nền và móng mặt đường, tái đầm chặt của lớp bê tông nhựa dưới tác động của hoạt tải xe cộ, biến dạng vĩnh cửu của bản thân lớp bê tông nhựa hoặc do bong tróc vật liệu. Tuy nhiên, các khảo sát và thí nghiệm thực tế thường chỉ ra rằng, phần lớn các trường hợp hằn lún vệt bánh xe nghiêm trọng xảy ra chủ yếu trong các lớp bê tông nhựa phía trên. Nguyên nhân chính được dự đoán là do lớp vật liệu này đã bị phá hoại cục bộ, mất khả năng duy trì bộ khung cốt liệu chịu lực, dẫn đến giảm đáng kể khả năng chịu tải.

Phương Pháp Nghiên Cứu và Thu Thập Mẫu Hiện Trường

Để có cái nhìn toàn diện về hiện tượng hằn lún vệt bánh xe và vai trò của độ rỗng dư của bê tông nhựa, một nghiên cứu thực nghiệm đã được tiến hành trên một đoạn tuyến Quốc lộ dài 5km ở phía Bắc Việt Nam. Đoạn tuyến này đã được khai thác hơn 10 năm và xuất hiện những hư hỏng hằn lún vệt bánh xe điển hình. Cấu tạo mặt đường được thiết kế với hai lớp bê tông nhựa có tổng chiều dày 12cm, bao gồm một lớp bê tông nhựa hạt thô dày 7cm và một lớp bê tông nhựa hạt trung dày 5cm.

Công tác thu thập mẫu vật liệu tại hiện trường là một giai đoạn then chốt của nghiên cứu. Các mẫu hình chữ nhật có kích thước 200x400mm được cắt từ hiện trường với độ sâu đến lớp cấp phối đá dăm. Tổng cộng có 5 mẫu được lấy trên toàn bộ đoạn tuyến 5km. Bên cạnh đó, các mẫu hình trụ tiêu chuẩn đường kính 101,6mm cũng được khoan lấy. Trên mỗi kilomet, 18 mẫu trụ được lấy, phân bố dọc theo tuyến với khoảng cách trung bình 30m.

độ rỗng dư của bê tông nhựa

Các mẫu trụ được khoan tại hai vị trí chính: vị trí hằn lún vệt bánh xe (vệt lõm M2) và vị trí vệt lồi liền kề (M1). Tổng số 30 mẫu được lấy tại vệt lồi M1 (6 mẫu/km x 5km) và 60 mẫu tại vệt lõm M2 (12 mẫu/km x 5km). Quá trình khoan cắt mẫu được tiến hành tuần tự, đảm bảo thu thập đầy đủ dữ liệu cho phân tích. Tất cả các mẫu sau khi lấy về được vệ sinh sơ bộ, vận chuyển và bảo quản trong điều kiện phòng thí nghiệm theo các tiêu chuẩn hiện hành để đảm bảo tính khách quan và chính xác của kết quả.

Phân Tích Chiều Dày Các Lớp Bê Tông Nhựa và Biến Dạng

Sau khi các mẫu hình chữ nhật được vệ sinh kỹ lưỡng và loại bỏ hoàn toàn phần cấp phối đá dăm, công tác đo đạc chiều dày đã được thực hiện cẩn thận. Kết quả đáng chú ý cho thấy không có bất kỳ dấu hiệu biến dạng nào ở đáy lớp bê tông nhựa phía dưới. Phát hiện này cung cấp bằng chứng rõ ràng rằng hiện tượng biến dạng hằn lún vệt bánh xe trên đoạn tuyến khảo sát chỉ xảy ra trong phạm vi hai lớp bê tông nhựa của mặt đường, mà không lan xuống các lớp móng bên dưới. Điều này nhấn mạnh tầm quan trọng của việc tập trung nghiên cứu vào đặc tính của vật liệu bê tông nhựa để hiểu rõ hơn về nguyên nhân và cơ chế hư hỏng.

Dữ liệu đo chiều dày từ 5 mẫu hình chữ nhật và 90 mẫu hình trụ tròn cho thấy sự chênh lệch đáng kể giữa các khu vực. Cụ thể, chiều dày tại vị trí vệt lồi M1 dao động trong khoảng từ 13cm đến 16cm, trong khi chiều dày tại vị trí vệt lõm M2 chỉ khoảng từ 9cm đến 11cm. Sự khác biệt này không chỉ phản ánh mức độ biến dạng mà còn gợi ý về sự dịch chuyển vật liệu trong quá trình khai thác. Các mẫu hình chữ nhật sau đó được tách thành hai lớp riêng biệt để kiểm tra thành phần cốt liệu khoáng của từng lớp, trong khi các mẫu trụ được sử dụng để kiểm tra độ rỗng dư và các chỉ tiêu Marshall, tuân thủ nghiêm ngặt các hướng dẫn trong tiêu chuẩn quốc gia TCVN 8860-1, TCVN 8860-3 và TCVN 8860-9.

Ảnh Hưởng Của Cấp Phối Vật Liệu Khoáng Đến Chất Lượng Bê Tông Nhựa

Cấp phối vật liệu khoáng là một yếu tố cấu thành quan trọng, ảnh hưởng trực tiếp đến chất lượng và tính năng của hỗn hợp bê tông nhựa. Nghiên cứu đã tiến hành kiểm tra thành phần hạt của cả lớp bê tông nhựa hạt trung (lớp trên) và lớp bê tông nhựa hạt thô (lớp dưới) tại các vị trí mẫu được lấy từ hiện trường.

Đối với lớp bê tông nhựa hạt trung Dmax12.5, đường cong cấp phối vật liệu khoáng thu được về cơ bản nằm trong giới hạn cấp phối tiêu chuẩn theo TCVN 8819-2011. Tuy nhiên, tại mắt sàng 12,5mm, lượng lọt sàng có phần nhỏ hơn giới hạn dưới của tiêu chuẩn (89,7% so với 90%). Mặc dù vậy, cấp phối này vẫn được đánh giá là có thể đáp ứng yêu cầu kỹ thuật. Thực tế cho thấy lớp bê tông nhựa hạt trung này vẫn bị hằn lún vệt bánh xe với giá trị khá lớn, trên 20mm. Điều này cho thấy ngoài yếu tố cấp phối, chất lượng bột khoáng, chất kết dính bitum hoặc tải trọng khai thác vượt mức cũng có thể là nguyên nhân chính dẫn đến tình trạng hư hỏng này.

Phân tích cấp phối vật liệu khoáng của lớp bê tông nhựa hạt thô Dmax19 (lớp dưới) lại cho thấy một xu hướng khác. Hàm lượng lọt sàng tại nhiều mắt sàng đã tiến sát hoặc thậm chí vượt ra khỏi giới hạn trên của biểu đồ cấp phối tiêu chuẩn TCVN 8819-2011. Ví dụ, tại mắt sàng 19mm, hàm lượng lọt sàng là 98,87%; tại 12,5mm là 85,58%; và tại 4,75mm là 56,14%. Đặc biệt, tại mắt sàng 9,5mm, hàm lượng lọt sàng là 78,17%, đã vượt quá phạm vi yêu cầu kỹ thuật. Điều này chỉ ra rằng cấp phối vật liệu khoáng của lớp bê tông nhựa hạt thô tại các vị trí hằn lún đã bị “mịn hóa” so với thiết kế ban đầu.

Hiện tượng mịn hóa cấp phối có thể do vật liệu ban đầu có xu hướng mịn hoặc do quá trình thi công và khai thác, các hạt cốt liệu thô bị vỡ vụn dưới tác động của tải trọng. Cấp phối quá mịn có thể làm giảm khả năng kháng cắt của lớp bê tông nhựa, từ đó tăng mức độ hằn lún vệt bánh xe trên thực tế. Một cấp phối tối ưu cần đảm bảo độ chặt, độ ổn định và khả năng thoát nước tốt, duy trì được bộ khung cốt liệu vững chắc trong suốt quá trình sử dụng.

Vai Trò Quan Trọng Của Độ Rỗng Dư Của Bê Tông Nhựa

Độ rỗng dư của bê tông nhựa (air voids) là một chỉ tiêu kỹ thuật vô cùng quan trọng, thể hiện phần trăm thể tích không khí còn lại trong hỗn hợp bê tông nhựa đã được đầm chặt. Chỉ tiêu này ảnh hưởng trực tiếp đến nhiều tính năng cơ lý của mặt đường, bao gồm độ chặt, độ bền, khả năng chống thấm nước và khả năng chống biến dạng. Nghiên cứu đã tiến hành xác định độ rỗng dư từ các mẫu hình trụ tròn được lấy tại cả vệt lồi M1 và vệt lõm M2, áp dụng cho cả lớp bê tông nhựa hạt trung và hạt thô theo tiêu chuẩn TCVN 8860-9.

Kết quả thí nghiệm độ rỗng dư cho thấy một xu hướng đáng chú ý: hầu hết các mẫu thử đều có độ rỗng dư dưới 2%. Khi đối chiếu với quy định kỹ thuật hiện hành, điều này cho thấy các lớp bê tông nhựa sau một thời gian dài khai thác đã tiếp tục được đầm chặt dưới tác động liên tục của hoạt tải giao thông. Ban đầu, khi mới thi công, độ rỗng dư có thể nằm trong khoảng 3-5%, nhưng qua nhiều năm chịu lực, vật liệu đã bị nén chặt thêm, làm giảm đáng kể thể tích không khí còn lại.

độ rỗng dư của bê tông nhựa

Đối với khu vực hằn lún vệt bánh xe (vệt lõm M2), độ rỗng dư của bê tông nhựa lớp dưới thường thấp hơn so với lớp trên. Hiện tượng này có thể được lý giải là do lớp bê tông nhựa phía dưới chịu tác động của áp lực nén và cắt ở mức độ vừa phải, chưa vượt quá khả năng chịu tải của vật liệu. Do đó, lớp này tiếp tục được đầm chặt theo thời gian, dẫn đến độ rỗng dư giảm xuống. Ngược lại, lớp bê tông nhựa phía trên, chịu trực tiếp áp lực lớn từ bánh xe, có thể đã vượt quá khả năng chịu tải cục bộ, dẫn đến sự xáo trộn và chảy dẻo về mặt cấu trúc vật liệu. Sự xáo trộn này khiến độ rỗng dư của lớp trên lại cao hơn so với lớp dưới tại cùng vị trí hằn lún.

Ở khu vực vệt lồi M1, nơi ít chịu tải trọng trực tiếp hơn, độ rỗng dư của lớp bê tông nhựa phía trên lại thấp hơn so với lớp phía dưới. Cả hai lớp tại khu vực này đều chịu quá trình đầm chặt lại theo thời gian, nhưng lớp trên do vẫn chịu áp lực lớn hơn một chút so với lớp dưới nên bị đầm chặt hơn, dẫn đến độ rỗng dư thấp hơn. Điều này cho thấy sự phức tạp của quá trình biến dạng và dịch chuyển vật liệu trong mặt đường bê tông nhựa dưới tác động của giao thông. Việc kiểm soát độ rỗng dư trong khoảng tối ưu (thường từ 3-5%) là cực kỳ quan trọng để đảm bảo tính năng lâu dài của mặt đường, tránh các hiện tượng như hằn lún vệt bánh xe hay nứt sớm.

Đánh Giá Chỉ Tiêu Cơ Học Marshall và Liên Quan Đến Độ Rỗng Dư

Ngoài độ rỗng dư của bê tông nhựa, các chỉ tiêu Marshall như độ bền và độ dẻo cũng là những thông số quan trọng để đánh giá chất lượng và khả năng chịu tải của hỗn hợp bê tông nhựa. Các thí nghiệm này được thực hiện trên các mẫu hình trụ tròn theo tiêu chuẩn TCVN 8860-1.

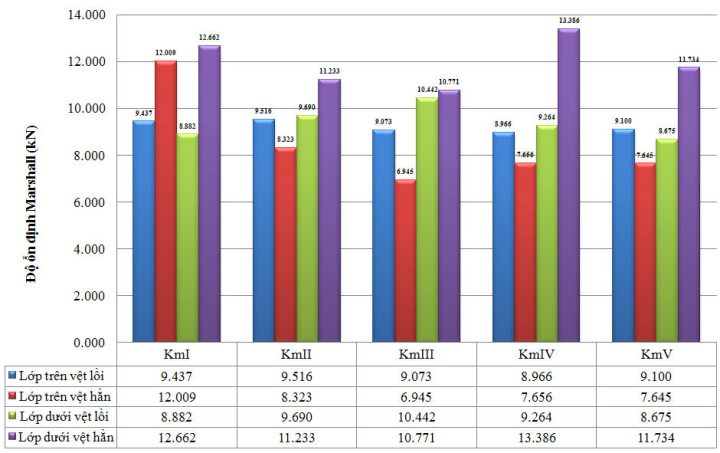

Kết quả thí nghiệm cho thấy độ bền Marshall của các mẫu bê tông nhựa trên đoạn tuyến khảo sát khá thấp, dao động trong khoảng từ 7kN đến 9kN, ngoại trừ một số vị trí ở lớp dưới của vệt hằn. Mặc dù chất kết dính bitum đã hóa già đáng kể sau hơn 10 năm khai thác, nhưng giá trị độ bền Marshall thu được vẫn thấp hơn nhiều so với kỳ vọng. Đặc biệt, giá trị độ bền thấp nhất được ghi nhận tập trung ở lớp trên của kết cấu mặt đường. Hiện tượng này củng cố dự đoán rằng lớp bê tông nhựa phía trên đã bị phá hoại một phần do chảy dẻo và mất đi cấu trúc cốt liệu chịu lực, dẫn đến khả năng chịu tải giảm sút nghiêm trọng.

độ rỗng dư của bê tông nhựa

Độ dẻo Marshall, một chỉ tiêu khác phản ánh khả năng biến dạng của vật liệu trước khi bị phá hủy, cũng được đánh giá. Nhìn chung, hầu hết các mẫu đều đạt chỉ tiêu về độ dẻo Marshall, ngoại trừ một số mẫu tại lớp trên của vệt lồi. Độ dẻo Marshall của các mẫu ở lớp dưới vệt lồi tương đối tốt. Điều thú vị là độ dẻo Marshall của các lớp bê tông nhựa tại vị trí vệt lồi lại lớn hơn so với tại vị trí vệt hằn. Điều này có thể giải thích do tại vệt hằn, vật liệu đã bị nén chặt và xáo trộn mạnh hơn, làm giảm khả năng biến dạng dẻo của nó. Mối liên hệ giữa độ bền, độ dẻo Marshall và độ rỗng dư của bê tông nhựa là rất rõ ràng. Độ rỗng dư không tối ưu có thể dẫn đến sự suy giảm về độ bền và độ dẻo, làm tăng nguy cơ phát triển hằn lún vệt bánh xe.

Giải Pháp Nâng Cao Chất Lượng và Tuổi Thọ Mặt Đường Bê Tông Nhựa

Để hạn chế tối đa tình trạng hằn lún vệt bánh xe và kéo dài tuổi thọ của mặt đường, việc áp dụng các giải pháp tổng thể ngay từ giai đoạn thiết kế, thi công cho đến khai thác là vô cùng cần thiết. Tập trung vào việc tối ưu hóa độ rỗng dư của bê tông nhựa chính là một trong những chiến lược quan trọng nhất.

Đầu tiên, cần tăng cường nghiên cứu về cấp phối vật liệu khoáng và thiết kế hỗn hợp bê tông nhựa. Việc này bao gồm việc thử nghiệm hằn lún vệt bánh xe trong phòng thí nghiệm để đảm bảo hỗn hợp đạt yêu cầu về độ bền và khả năng chống biến dạng trước khi đưa vào thi công thực tế. Các nghiên cứu cần tập trung vào việc xác định dải độ rỗng dư tối ưu cho từng loại hỗn hợp và điều kiện khai thác cụ thể.

Thứ hai, công tác quản lý chất lượng vật liệu khoáng tại các trạm trộn phải được thực hiện chặt chẽ hơn. Điều này đảm bảo rằng cấp phối vật liệu luôn tuân thủ đúng thiết kế, tránh tình trạng “mịn hóa” hay “thô hóa” bất thường có thể làm giảm khả năng kháng cắt của bê tông nhựa. Việc kiểm soát liên tục thành phần hạt và các chỉ tiêu vật liệu đầu vào là yếu tố tiên quyết để đạt được chất lượng hỗn hợp bê tông nhựa như mong muốn.

Cuối cùng, cần mở rộng các khảo sát và thu thập mẫu thử từ nhiều tuyến đường khác nhau bị hư hỏng do hằn lún vệt bánh xe. Các mẫu này sẽ được thí nghiệm để xác định độ rỗng dư, cấp phối vật liệu khoáng và các chỉ tiêu Marshall. Việc có một cơ sở dữ liệu lớn và đa dạng sẽ cho phép dự đoán chính xác hơn hiện trạng cấu trúc của bê tông nhựa sau khi bị hằn lún, từ đó đưa ra các giải pháp thiết kế, thi công và sửa chữa phù hợp, hiệu quả hơn. NNM GROUP luôn khuyến nghị áp dụng các tiêu chuẩn chất lượng nghiêm ngặt nhất để đảm bảo mọi công trình đều đạt được độ bền vững cao.

Các Câu Hỏi Thường Gặp Về Độ Rỗng Dư Của Bê Tông Nhựa

Độ rỗng dư của bê tông nhựa là gì và tại sao nó quan trọng?

Độ rỗng dư của bê tông nhựa là phần trăm thể tích không khí còn lại trong hỗn hợp bê tông nhựa sau khi đã được đầm chặt. Đây là một chỉ tiêu cực kỳ quan trọng vì nó ảnh hưởng trực tiếp đến độ bền, độ chặt, khả năng chống thấm nước và khả năng chống biến dạng hằn lún vệt bánh xe của mặt đường.

Mức độ rỗng dư lý tưởng cho bê tông nhựa là bao nhiêu?

Mức độ rỗng dư lý tưởng cho bê tông nhựa thường nằm trong khoảng 3% đến 5% sau khi thi công. Trong khoảng này, bê tông nhựa có đủ độ chặt để chịu tải, đủ không gian cho bitum nở ra khi nhiệt độ tăng và đủ khả năng chống thấm nước.

Độ rỗng dư thấp hoặc cao quá mức ảnh hưởng thế nào đến mặt đường?

Độ rỗng dư quá thấp (dưới 2-3%) có thể dẫn đến hiện tượng “chảy nhựa” (bleeding) khi nhiệt độ cao, làm mặt đường trơn trượt và dễ bị hằn lún vệt bánh xe. Ngược lại, độ rỗng dư quá cao (trên 6-7%) sẽ làm giảm độ chặt, tăng khả năng thấm nước và xâm nhập của không khí, dẫn đến lão hóa bitum nhanh chóng, làm mặt đường bị nứt, bong tróc và suy giảm tuổi thọ.

Làm thế nào để kiểm soát độ rỗng dư của bê tông nhựa trong thi công?

Để kiểm soát độ rỗng dư của bê tông nhựa hiệu quả trong thi công, cần chú ý đến việc lựa chọn cấp phối vật liệu khoáng tối ưu, tỷ lệ bitum phù hợp, nhiệt độ trộn và rải đảm bảo, và đặc biệt là quy trình đầm nén chặt chẽ. Việc thử nghiệm và điều chỉnh ngay tại trạm trộn và hiện trường là rất cần thiết.

Nghiên cứu về độ rỗng dư của bê tông nhựa là một bước đi quan trọng để hiểu rõ hơn về cơ chế hư hỏng và phát triển các giải pháp bền vững cho mặt đường. Với những kết quả thu được, chúng ta có cơ sở để cải thiện quy trình thiết kế, thi công và quản lý chất lượng. NNM GROUP luôn nỗ lực ứng dụng các tiến bộ khoa học kỹ thuật để nâng cao chất lượng và tuổi thọ các công trình, góp phần vào sự phát triển bền vững của hạ tầng giao thông Việt Nam.
