Khám Phá Độ Cứng Của Nhựa: Phương Pháp Đo và Ứng Dụng Thực Tiễn

Độ cứng của nhựa là một trong những tính chất cơ học cốt lõi, phản ánh khả năng chống lại sự biến dạng, mài mòn, và vết lõm của vật liệu dưới tác dụng của lực. Việc hiểu rõ và đo lường chính xác độ cứng của nhựa đóng vai trò cực kỳ quan trọng trong quá trình thiết kế, sản xuất và kiểm soát chất lượng sản phẩm. Bài viết này sẽ đi sâu vào các phương pháp xác định khả năng chống biến dạng của vật liệu nhựa theo các tiêu chuẩn quốc tế và tầm quan trọng của nó.

Hiểu Rõ Về Độ Cứng Của Nhựa Và Tầm Quan Trọng

Độ cứng của nhựa không chỉ là một con số đơn thuần; nó là chỉ số tổng hợp về khả năng chống chịu lực tác động, biến dạng và mài mòn của vật liệu polymer. Trong ngành công nghiệp, việc xác định chính xác tính chất cơ học của polymer này giúp các nhà sản xuất lựa chọn loại nhựa phù hợp nhất cho từng ứng dụng cụ thể, đảm bảo tuổi thọ và hiệu suất của sản phẩm. Một vật liệu nhựa với độ bền bề mặt nhựa cao sẽ có khả năng chống trầy xước và chịu được môi trường khắc nghiệt tốt hơn.

Tầm quan trọng của việc đo chỉ số độ cứng còn thể hiện ở khía cạnh kiểm soát chất lượng. Bằng cách so sánh thông số độ cứng nhựa của nguyên liệu đầu vào hoặc sản phẩm hoàn thiện với các tiêu chuẩn đã định, các doanh nghiệp có thể phát hiện sớm các vấn đề về chất lượng, từ đó giảm thiểu rủi ro và chi phí phát sinh. Nó cũng là cơ sở để nghiên cứu và phát triển các loại vật liệu nhựa mới với khả năng chịu lực của vật liệu nhựa vượt trội hơn, đáp ứng nhu cầu ngày càng cao của thị trường.

Các Tiêu Chuẩn Quốc Tế Xác Định Độ Cứng Cho Nhựa

Để đảm bảo tính đồng nhất và khả năng so sánh kết quả trên toàn cầu, việc đo độ cứng của nhựa thường tuân theo các tiêu chuẩn quốc tế nghiêm ngặt. Ba tiêu chuẩn phổ biến nhất trong việc xác định tính chất cơ học của vật liệu nhựa bao gồm ISO 48, ISO 868 và ISO 2039. Mỗi tiêu chuẩn này áp dụng cho các loại vật liệu và phạm vi độ cứng khác nhau, mang lại cái nhìn toàn diện về khả năng chống biến dạng của vật liệu nhựa.

Tiêu chuẩn ISO 48 tập trung vào độ cứng nhựa và cao su lưu hóa, đặc biệt là các loại nhựa nhiệt dẻo với phạm vi độ cứng từ 10 đến 100 IRHD (International Rubber Hardness Degrees). ISO 868 quy định phương pháp thử độ cứng Shore, thường được dùng cho các vật liệu mềm hơn như cao su và một số loại nhựa dẻo. Trong khi đó, tiêu chuẩn ISO 2039 được thiết kế đặc biệt cho nhựa, bao gồm các phương pháp thử độ cứng Rockwell và độ cứng vết lõm bằng đầu thử nghiệm bi, cung cấp dữ liệu chi tiết cho các vật liệu cứng hơn.

Phương Pháp Xác Định Độ Cứng Vết Lõm Bằng Đầu Thử Nghiệm Bi (ISO 2039-1)

Phương pháp thử độ cứng vết lõm bằng đầu thử nghiệm bi theo tiêu chuẩn ISO 2039-1 ra đời nhằm xác định độ cứng của vật liệu nhựa cứng. Nguyên lý cơ bản của phương pháp này là đo độ sâu thâm nhập của một viên bi thép có đường kính xác định vào bề mặt mẫu thử dưới tác dụng của một lực thử nghiệm. Lực thử nghiệm này được áp dụng trong một khoảng thời gian nhất định sau khi một lực sơ bộ đã tác dụng. Mục tiêu là tạo ra một vết lõm có chiều sâu trong một giới hạn nhỏ và đồng đều để đảm bảo tính chính xác và khả năng tái lập của kết quả đo.

Một trong những thách thức chính của phương pháp này là độ sâu xuyên qua không phải là hàm tuyến tính của tải trọng. Để khắc phục điều này, tiêu chuẩn giới hạn độ sâu xuyên qua trong một phạm vi nhỏ so với đường kính của hình cầu, thường là từ 0,15 mm đến 0,35 mm. Điều này được kiểm soát bằng cách sử dụng bốn mức lực thử nghiệm cụ thể: 49 N, 132 N, 358 N và 961 N. Tại các điểm chuyển đổi lực giữa các mức tải này, có thể xảy ra hiện tượng gián đoạn, dẫn đến các giá trị độ cứng khác nhau cho mỗi lực thử. Việc lựa chọn lực thử phù hợp là rất quan trọng để đảm bảo độ chính xác của phép đo.

Đánh Giá Và Tính Toán Các Giá Trị Đặc Trưng

Trong quá trình đánh giá thử nghiệm độ cứng của nhựa bằng phương pháp vết lõm bi, lực thử nghiệm được chọn sao cho tạo ra độ sâu xuyên qua nằm trong phạm vi từ 0,15 mm đến 0,35 mm sau 30 giây tác dụng lực. Điều này giúp đảm bảo tính nhất quán và khả năng so sánh giữa các kết quả. Nếu độ sâu xuyên qua nằm ngoài phạm vi này, tải trọng thử nghiệm cần được điều chỉnh (tăng nếu <0,15 mm và giảm nếu >0,35 mm). Sau khi đáp ứng điều kiện này, giá trị độ cứng Brinell (HB) được tính toán thủ công hoặc bằng phần mềm dựa trên công thức đã định.

Cụ thể, công thức tính độ cứng Brinell bao gồm lực thử nghiệm (F), đường kính đầu đâm (d) và độ sâu vết đâm (h). Do khung tải có thể bị uốn cong hoặc biến dạng trong quá trình thử, một sự điều chỉnh độ mềm dẻo của thiết bị là cần thiết. Giá trị độ cứng HB được tính theo đơn vị N/mm² và sau đó được làm tròn chính xác đến 1 N/mm² cho các giá trị nhỏ hơn 250 N/mm² và đến 10 N/mm² cho các giá trị lớn hơn 250 N/mm². Các hệ số và hằng số như α (= 0,21) được tham khảo từ các nghiên cứu khoa học uy tín, đảm bảo tính chính xác của phép đo tính chất cơ học của vật liệu nhựa.

Độ cứng Brinell của nhựa

Giá Trị Đặc Trưng Cho Các Hợp Chất Đúc Và Nhựa Nhiệt Dẻo

Bảng dưới đây cung cấp một số giá trị đặc trưng của độ cứng vết đâm bằng đầu thử nghiệm bi (HB) cho nhiều loại hợp chất đúc và chất dẻo khác nhau. Các giá trị này phản ánh khả năng chống biến dạng của vật liệu nhựa và giúp các kỹ sư lựa chọn vật liệu phù hợp cho các ứng dụng cụ thể. Ví dụ, nhựa phenolic và melamine, thuộc nhóm nhựa nhiệt rắn, thường có độ cứng bề mặt nhựa cao, đạt tới 200 N/mm², cho thấy khả năng chống mài mòn và chịu lực tốt.

Ngược lại, các loại nhựa nhiệt dẻo như Fluoropolymer có chỉ số độ cứng thấp hơn, từ 30 đến 70 N/mm², phù hợp với các ứng dụng yêu cầu độ dẻo và khả năng chống hóa chất. Polyetylen, với độ cứng từ 10 đến 65 N/mm², là một ví dụ về vật liệu mềm dẻo, thường được dùng trong bao bì hoặc các sản phẩm linh hoạt. Trong khi đó, Polycarbonate và Polymethyl methacrylate (PMMA) lại có độ cứng của nhựa cao hơn, có thể lên tới 200 N/mm², thích hợp cho các ứng dụng đòi hỏi độ bền và trong suốt như kính bảo hộ hoặc vật liệu cửa sổ.

Phương Pháp Thử Nghiệm Độ Cứng Rockwell Đối Với Nhựa (ISO 2039-2)

Đối với việc đánh giá độ cứng của nhựa, phương pháp thử nghiệm độ cứng Rockwell (Rockwell Hardness) theo tiêu chuẩn DIN EN ISO 2039-2 và ASTM D 785 là một trong những phương pháp được sử dụng rộng rãi. Phương pháp này đặc biệt quan trọng để xác định khả năng chịu lực của vật liệu nhựa cứng và bán cứng. Khác với phương pháp vết lõm bi, Rockwell sử dụng các thang đo khác nhau (R, L, M, E, K) với các viên bi thép có đường kính đa dạng để phù hợp với dải độ cứng rộng của các loại nhựa.

Thang đo R sử dụng viên bi đường kính 12,7 mm, trong khi thang đo L và M dùng viên bi 6,35 mm, và thang đo E và K sử dụng viên bi 3,175 mm. Sự đa dạng về kích thước bi này cho phép đo chính xác độ cứng của nhựa từ vật liệu tương đối mềm đến rất cứng. Quy trình đo Rockwell dựa trên tổng chiều sâu xuyên thấu còn lại sau khi tải thử nghiệm đã được loại bỏ, trừ đi biến dạng đàn hồi và độ sâu xuyên thấu do tải sơ bộ gây ra. Điều này đảm bảo rằng kết quả đo chỉ phản ánh biến dạng dẻo vĩnh viễn của vật liệu, mang lại thông số độ cứng nhựa chính xác.

Quy Trình Thử Nghiệm Độ Cứng Rockwell

Quy trình thử nghiệm độ cứng Rockwell được thực hiện theo các bước cụ thể nhằm đảm bảo tính tái lập và chính xác của kết quả. Đầu tiên, một lực ban đầu được tác dụng lên bề mặt mẫu trong khoảng 10 giây. Sau đó, một lực thử nghiệm chính F1 được thêm vào và giữ trong khoảng 15 giây. Sau khi hết thời gian giữ, lực thử nghiệm chính F1 được loại bỏ, chỉ còn lại lực ban đầu. Lúc này, độ sâu xuyên thấu còn lại (h) được đo, đây là biến dạng dẻo vĩnh viễn của vật liệu.

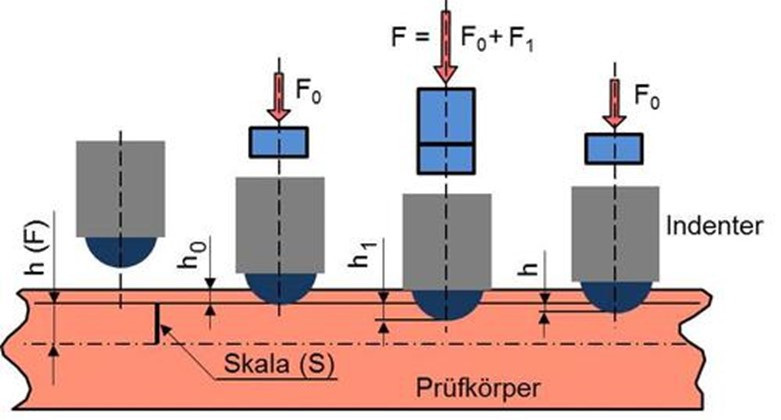

Quy trình thử Rockwell

Độ cứng Rockwell (HR) sau đó được xác định dựa trên giá trị h này theo một công thức quy định. Các thông tin chi tiết về lực thử trước, lực thử nghiệm chính và kích thước đầu đâm cho từng thang đo độ cứng (R, L, M, E, K) đều được quy định rõ ràng trong tiêu chuẩn. Điều quan trọng là độ chính xác cho cả lực thử trước và lực thử nghiệm chính phải nằm trong phạm vi dưới 2%, đảm bảo rằng chỉ số độ cứng thu được là đáng tin cậy. Quy trình này cho phép đánh giá hiệu quả khả năng chống biến dạng của vật liệu nhựa dưới tải trọng cụ thể.

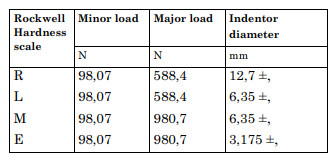

Thông số thang đo Rockwell

Thiết Bị Đo Độ Cứng Đáp Ứng Tiêu Chuẩn ISO 2039

Để thực hiện các phép đo độ cứng của nhựa một cách chính xác và đáng tin cậy theo tiêu chuẩn ISO 2039, việc sử dụng các thiết bị chuyên dụng là điều không thể thiếu. Các máy đo độ cứng hiện đại được thiết kế để tự động hóa quy trình, giảm thiểu sai số do con người và cung cấp dữ liệu phân tích chi tiết. Một ví dụ điển hình là thiết bị đo độ cứng Rockwell Qness 150 CS ECO, có nguồn gốc từ Áo. Thiết bị này tích hợp nhiều công nghệ tiên tiến để đảm bảo thông số độ cứng nhựa chính xác.

Máy Qness 150 CS ECO có dải lực rộng từ 1 đến 250 kg, cho phép kiểm tra nhiều loại vật liệu nhựa khác nhau. Hệ thống gia lực bằng điện tử kết hợp với Loadcell đảm bảo giá trị lực chính xác và siêu ổn định, với sai số cực nhỏ khoảng ±0.4%. Quy trình kiểm tra hoàn toàn tự động với vòng điều khiển khép kín, tối ưu hóa hiệu quả và độ tin cậy. Đặc biệt, việc sử dụng hệ thống đo chiều sâu HEIDENHAIN siêu chính xác với độ phân giải 0,05 µm giúp xác định độ sâu vết lõm một cách tinh vi nhất, từ đó cho ra chỉ số độ cứng cực kỳ chuẩn xác. Đèn LED chiếu sáng khu vực kiểm tra cũng hỗ trợ định vị mẫu thuận tiện và nhanh chóng, và khả năng xuất báo cáo qua USB giúp việc quản lý dữ liệu dễ dàng hơn.

Thiết bị đo độ cứng Rockwell Qness 150 CS ECO

Các Yếu Tố Ảnh Hưởng Đến Độ Cứng Của Nhựa

Độ cứng của nhựa không phải là một đặc tính cố định mà có thể bị ảnh hưởng bởi nhiều yếu tố khác nhau trong quá trình sản xuất và sử dụng. Hiểu rõ các yếu tố này giúp các nhà nghiên cứu và kỹ sư tối ưu hóa công thức vật liệu và quy trình sản xuất để đạt được tính chất cơ học của polymer mong muốn. Một trong những yếu tố quan trọng nhất là thành phần hóa học và cấu trúc phân tử của polymer. Các loại polymer có cấu trúc mạch nhánh, liên kết chéo hoặc có thêm các chất phụ gia tăng cường thường sẽ có khả năng chống biến dạng của vật liệu nhựa cao hơn.

Ngoài ra, nhiệt độ cũng đóng vai trò then chốt. Hầu hết các loại nhựa sẽ trở nên mềm hơn khi nhiệt độ tăng và cứng hơn khi nhiệt độ giảm. Điều này đòi hỏi các phép đo độ cứng phải được thực hiện trong điều kiện nhiệt độ tiêu chuẩn hoặc được kiểm soát chặt chẽ. Tốc độ tác dụng lực và thời gian duy trì lực trong quá trình thử nghiệm cũng ảnh hưởng đến kết quả, đặc biệt đối với các vật liệu có tính chất đàn hồi – dẻo. Sự có mặt của các chất độn, chất tăng cường (ví dụ như sợi thủy tinh, bột talc) hoặc các chất hóa dẻo cũng có thể làm thay đổi đáng kể độ bền bề mặt nhựa và chỉ số độ cứng tổng thể của vật liệu.

FAQs về Độ Cứng Của Nhựa

1. Tại sao cần đo độ cứng của nhựa?

Việc đo độ cứng của nhựa là cần thiết để đánh giá khả năng chống biến dạng, chống mài mòn và độ bền bề mặt của vật liệu. Điều này giúp lựa chọn vật liệu phù hợp cho các ứng dụng cụ thể, kiểm soát chất lượng sản phẩm, và tối ưu hóa quy trình sản xuất, đảm bảo sản phẩm cuối cùng đáp ứng các yêu cầu về hiệu suất và tuổi thọ.

2. Sự khác biệt giữa độ cứng Shore và độ cứng Rockwell là gì?

Độ cứng Shore thường được sử dụng cho các vật liệu mềm hơn như cao su và một số loại nhựa dẻo, với các thang đo như Shore A, D. Trong khi đó, độ cứng Rockwell được áp dụng cho các vật liệu nhựa cứng và bán cứng, sử dụng các thang đo khác nhau (R, L, M, E, K) với viên bi có kích thước khác nhau để phù hợp với dải độ cứng rộng hơn. Mỗi phương pháp có nguyên lý và thiết bị đo riêng biệt.

3. Những yếu tố nào ảnh hưởng đến độ cứng của nhựa?

Độ cứng của nhựa bị ảnh hưởng bởi nhiều yếu tố như cấu trúc phân tử (mạch nhánh, liên kết chéo), thành phần hóa học (chất phụ gia, chất độn, chất hóa dẻo), nhiệt độ môi trường, tốc độ và thời gian tác dụng lực trong quá trình thử nghiệm. Việc kiểm soát các yếu tố này là quan trọng để đạt được kết quả đo chính xác và đáng tin cậy.

4. Tiêu chuẩn ISO 2039-1 và ISO 2039-2 khác nhau như thế nào?

ISO 2039-1 quy định phương pháp thử độ cứng vết lõm bằng đầu thử nghiệm bi (Ball Indentation Hardness), chủ yếu dùng cho các loại nhựa cứng, đo độ sâu vết lõm vĩnh viễn dưới một lực cụ thể. ISO 2039-2 quy định phương pháp thử độ cứng Rockwell cho nhựa, sử dụng các thang đo và viên bi khác nhau để đo độ sâu xuyên thấu còn lại sau khi loại bỏ lực chính, thích hợp cho nhiều loại nhựa cứng và bán cứng.

Việc hiểu rõ các khái niệm, phương pháp đo và tầm quan trọng của độ cứng của nhựa là yếu tố then chốt cho sự phát triển và ứng dụng hiệu quả các vật liệu polymer trong mọi lĩnh vực của đời sống và công nghiệp. NNM GROUP cam kết mang đến những thông tin hữu ích và toàn diện về các tính chất vật liệu quan trọng này.
