Khám Phá Chi Tiết Cấu Tạo Của Khuôn Ép Nhựa

Trong ngành công nghiệp sản xuất hiện đại, khuôn ép nhựa đóng vai trò cực kỳ quan trọng, là trái tim của quy trình tạo ra vô vàn sản phẩm nhựa thiết yếu. Việc hiểu rõ về cấu tạo của khuôn ép nhựa không chỉ giúp các nhà sản xuất tối ưu hóa quy trình mà còn đảm bảo chất lượng và độ bền cho thành phẩm, từ những vật dụng gia đình nhỏ bé đến các chi tiết kỹ thuật phức tạp trong ô tô, điện tử. NNM GROUP sẽ cùng bạn tìm hiểu sâu hơn về chủ đề này.

Khuôn ép nhựa là gì và vai trò quan trọng của nó?

Khuôn ép nhựa là một dụng cụ phức tạp, được thiết kế tinh xảo để định hình vật liệu nhựa nóng chảy thành các sản phẩm có hình dạng và kích thước mong muốn thông qua quy trình ép phun. Dựa trên bản vẽ thiết kế hoàn chỉnh của sản phẩm, các kỹ sư sẽ tính toán và chế tạo khuôn với độ chính xác cao. Sự phát triển của công nghệ khuôn ép nhựa đã mở ra khả năng sản xuất hàng loạt các sản phẩm đa dạng, từ các chi tiết gia dụng hàng ngày, linh kiện điện tử, phụ tùng ô tô, đến các thiết bị y tế và vật liệu xây dựng.

Tổng quan về khuôn ép nhựa và các ứng dụng đa dạng

Khái niệm và ứng dụng của khuôn ép nhựa

Khuôn ép nhựa được cấu thành từ nhiều chi tiết cơ khí lắp ghép với nhau, tạo thành một khoang rỗng. Khi nhựa dạng lỏng được phun vào khoang này dưới áp lực và nhiệt độ cao, nó sẽ lấp đầy không gian và sau đó được làm nguội để đông cứng, tạo ra thành phẩm. Hình dạng và kích thước của sản phẩm cuối cùng sẽ quyết định kết cấu và độ phức tạp của khuôn. Đối với sản xuất hàng loạt lớn, khuôn thường yêu cầu thiết kế phức tạp hơn, có nhiều lòng khuôn để tối đa hóa năng suất, trong khi sản phẩm số lượng nhỏ có thể dùng khuôn đơn giản hơn.

Yêu cầu kỹ thuật đối với khuôn ép nhựa chất lượng cao

Một bộ khuôn ép nhựa chất lượng cần đáp ứng nhiều tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo hiệu suất và tuổi thọ. Đầu tiên, khuôn phải đạt độ chính xác cao về kích thước và hình dạng biên dạng sản phẩm, với dung sai thường chỉ vài micromet. Bề mặt lòng khuôn và lõi khuôn cần có độ bóng theo yêu cầu, ảnh hưởng trực tiếp đến chất lượng bề mặt thành phẩm và khả năng tách khuôn. Độ chính xác về vị trí tương quan giữa hai nửa khuôn cũng là yếu tố then chốt, quyết định sự hoàn hảo của sản phẩm.

Khuôn cần có độ cứng vững cao để chống lại biến dạng dưới lực ép lớn trong quá trình hoạt động, đảm bảo tất cả các bộ phận giữ đúng vị trí. Hệ thống làm mát là một phần không thể thiếu, giúp duy trì nhiệt độ khuôn ổn định, hỗ trợ vật liệu nhựa lấp đầy lòng khuôn dễ dàng và định hình nhanh chóng, từ đó rút ngắn chu kỳ sản xuất. Vật liệu chế tạo khuôn phải có khả năng chống mài mòn tốt và dễ gia công để tạo ra các chi tiết phức tạp. Cuối cùng, kết cấu khuôn cần hợp lý, không quá phức tạp để phù hợp với khả năng công nghệ thực tế và đảm bảo sản phẩm được lấy ra khỏi khuôn một cách thuận tiện.

Cấu tạo chi tiết của khuôn ép nhựa

Để tạo ra một sản phẩm nhựa hoàn chỉnh, khuôn ép nhựa hoạt động như một hệ thống đồng bộ gồm nhiều bộ phận và hệ thống chức năng. Tổng thể, một bộ khuôn ép nhựa được chia thành hai phần chính, mỗi phần lại bao gồm nhiều thành phần nhỏ và các hệ thống phụ trợ. Việc hiểu rõ từng bộ phận và chức năng của chúng là nền tảng để tối ưu hóa quy trình sản xuất và chất lượng sản phẩm.

Hai bộ phận chính: Khuôn đực và khuôn cái

Cấu tạo của khuôn ép nhựa cơ bản gồm hai khối chính: phần cố định và phần di động. Phần cố định, hay còn gọi là khuôn cái (cavity side), được gắn chắc chắn vào tấm cố định của máy ép nhựa và giữ nguyên vị trí trong suốt quá trình phun ép. Tại đây, hệ thống vòi phun sẽ dẫn nhựa nóng chảy vào lòng khuôn. Ngược lại, phần di động, hay khuôn đực (core side), thực hiện các chuyển động đóng khuôn để ép vật liệu và mở khuôn để đẩy sản phẩm ra ngoài. Phần này thường tích hợp hệ thống chốt đẩy để tách sản phẩm khỏi khuôn sau khi đã định hình. Sự phối hợp ăn ý giữa hai phần này quyết định độ chính xác và hiệu quả của quá trình ép phun.

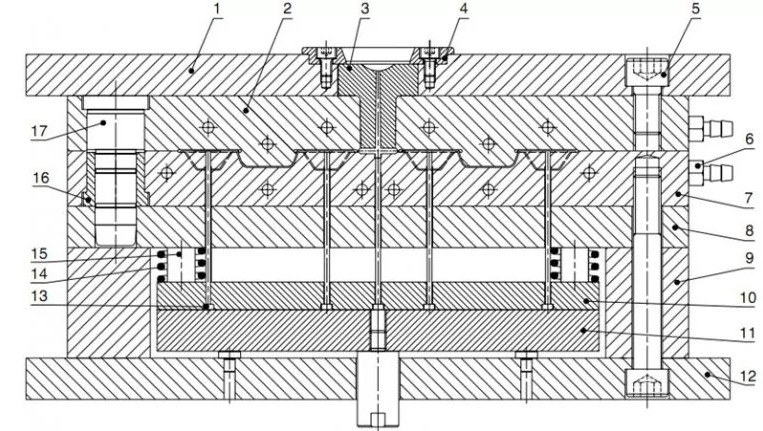

Sơ đồ chi tiết cấu tạo của khuôn ép nhựa với các bộ phận được đánh số

17 thành phần cơ bản của hệ thống khuôn ép

Mặc dù được chia làm hai phần chính, một bộ khuôn ép nhựa hoàn chỉnh lại bao gồm nhiều thành phần chi tiết hơn, mỗi cái đảm nhận một vai trò cụ thể. Tấm kẹp trước chịu trách nhiệm kẹp khuôn vào phần cố định của máy ép. Tấm cố định chính là phần khuôn cái, tạo hình bề mặt ngoài của sản phẩm. Bạc cuống phun có nhiệm vụ dẫn nhựa lỏng từ đầu phun của máy vào hệ thống kênh dẫn nhựa bên trong khuôn. Vòng định vị giúp định vị chính xác khuôn với thành máy, đảm bảo đầu phun ăn khớp với bạc cuống phun. Các vít lục giác được sử dụng để cố định các tấm khuôn với nhau, tạo nên sự chắc chắn cho toàn bộ cấu trúc.

Hệ thống đường nước bên trong khuôn đóng vai trò làm mát hoặc gia nhiệt, giữ cho nhiệt độ khuôn luôn ổn định. Tấm di động là phần khuôn đực, mang theo các chi tiết định hình bên trong của sản phẩm. Tấm lót được sử dụng để tăng độ cứng vững cho phần khuôn di động khi nó quá mỏng, hạn chế biến dạng. Gối đỡ, gồm hai tấm đặt hai bên, hỗ trợ tấm di động và tạo không gian cho hệ thống đẩy. Tấm kẹp pin giữ cố định hệ thống pin đẩy, ngăn chúng trượt ra ngoài khi khuôn hoạt động.

Tấm đẩy pin nối với lõi đẩy của máy ép, có chức năng truyền lực để kích hoạt toàn bộ hệ thống pin đẩy. Tấm kẹp sau dùng để kẹp phần di động của khuôn vào máy ép. Pin đẩy là bộ phận trực tiếp tiếp xúc và đẩy sản phẩm ra khỏi lòng khuôn một cách nhẹ nhàng. Lò xo có nhiệm vụ đẩy hệ thống đẩy hồi về vị trí ban đầu, chuẩn bị cho chu kỳ ép phun tiếp theo. Chốt hồi dẫn hướng tấm kẹp và tấm đẩy di chuyển tịnh tiến đúng hướng, đồng thời bảo vệ dàn pin đẩy khỏi bị cong vênh. Bạc dẫn hướng giúp chốt dẫn hướng di chuyển mượt mà và định vị chính xác. Cuối cùng, chốt dẫn hướng đảm bảo hai phần khuôn di động và cố định được định vị chính xác khi đóng khuôn, tạo nên lòng khuôn hoàn hảo.

Các hệ thống chức năng thiết yếu trong khuôn

Ngoài các thành phần cơ bản, cấu tạo của khuôn ép nhựa còn được tổ chức thành các hệ thống chức năng chuyên biệt, mỗi hệ thống đóng góp vào sự vận hành hiệu quả của khuôn. Hệ thống dẫn hướng và định vị, với các chốt dẫn hướng, bạc dẫn hướng, và định vị lõi/vỏ, đảm bảo hai nửa khuôn ghép nối chính xác, tạo ra lòng khuôn đúng như thiết kế. Điều này là cực kỳ quan trọng để sản phẩm không bị lệch hoặc biến dạng.

Hệ thống dẫn nhựa, bao gồm bạc cuống phun, kênh dẫn nhựa và cổng phun, là con đường đưa nhựa nóng chảy từ máy ép vào lòng khuôn. Thiết kế của hệ thống này ảnh hưởng trực tiếp đến chất lượng sản phẩm, tốc độ điền đầy và khả năng xuất hiện các lỗi như bọt khí hay thiếu liệu. Đối với các sản phẩm có undercut hoặc chi tiết mặt bên phức tạp, hệ thống slide (bệ trượt) được sử dụng. Hệ thống này bao gồm lõi mặt bên, má lõi, thanh dẫn hướng và cam chốt xiên hoặc xylanh thủy lực, giúp rút các chi tiết khó tháo ra theo hướng mở khuôn.

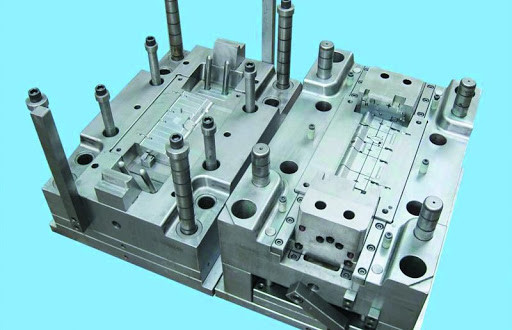

Minh họa một khuôn ép nhựa sử dụng hệ thống chốt ngang xử lý các chi tiết mặt bên phức tạp

Hệ thống đẩy sản phẩm, với các chốt đẩy, chốt hồi, tấm đẩy và tấm giữ, đảm nhận nhiệm vụ đẩy sản phẩm ra khỏi khuôn sau khi đã đông cứng. Việc thiết kế hệ thống đẩy phải đảm bảo sản phẩm được tách ra mà không bị hư hại. Hệ thống thoát khí, bao gồm các rãnh thoát khí và van thoát khí, có vai trò loại bỏ không khí bị kẹt trong lòng khuôn. Nếu không có hệ thống này, sản phẩm có thể bị bọt khí, cháy khét do nén khí quá mức hoặc thiếu liệu.

Hệ thống làm nguội, với các đường nước, rãnh và ống dẫn nhiệt, là yếu tố then chốt để điều hòa nhiệt độ khuôn và làm nguội sản phẩm nhanh chóng, từ đó giảm thời gian chu kỳ và kiểm soát độ co rút. Cuối cùng, hệ thống Hot runner (kênh dẫn nóng) là một cải tiến quan trọng, giữ cho nhựa trong kênh dẫn luôn nóng chảy, loại bỏ phần nhựa thừa (runner) và giúp tối ưu hóa vật liệu, rút ngắn chu kỳ sản xuất. Các bộ phận này được cố định với nhau bằng các bulong và đai ốc, tạo nên một kết cấu vững chắc.

Phân loại các loại khuôn ép nhựa phổ biến

Trên thị trường hiện nay, có nhiều loại khuôn ép nhựa khác nhau, được phân loại dựa trên kết cấu và nguyên lý hoạt động của chúng. Mỗi loại khuôn có những đặc điểm, ưu điểm và nhược điểm riêng, phù hợp với các yêu cầu sản xuất và loại hình sản phẩm khác nhau. Việc lựa chọn loại khuôn phù hợp là một bước quan trọng trong quy trình thiết kế và chế tạo để đảm bảo hiệu quả kinh tế và kỹ thuật.

Khuôn hai tấm: Ưu nhược điểm và ứng dụng

Khuôn hai tấm là loại khuôn cơ bản và được sử dụng rộng rãi nhất trong ngành công nghiệp ép phun. Cấu tạo của khuôn ép nhựa hai tấm tương đối đơn giản, gồm một tấm cố định và một tấm di động. Khi mở khuôn, chỉ có một khoang mở duy nhất xuất hiện. Đặc điểm của loại khuôn này là sản phẩm sau khi ép thường dính liền với kênh dẫn nhựa và cổng nhựa, đòi hỏi một công đoạn hậu xử lý để tách chúng ra. Ưu điểm nổi bật của khuôn hai tấm là dễ sử dụng, chi phí chế tạo thấp hơn và tiết kiệm vật liệu do kênh dẫn nhựa ngắn. Loại khuôn này lý tưởng cho việc sản xuất các sản phẩm có hình dạng đơn giản, số lượng lớn và không yêu cầu cổng phun ở vị trí quá phức tạp.

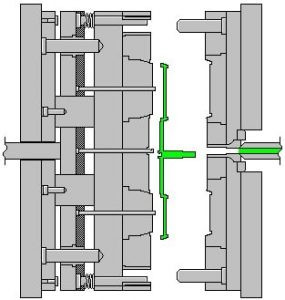

Thiết kế cơ bản của khuôn ép nhựa hai tấm phổ biến trong sản xuất

Khuôn ba tấm: Cấu trúc và lợi ích đặc trưng

Khuôn ba tấm là một bước tiến so với khuôn hai tấm, mang lại khả năng tách sản phẩm và kênh dẫn nhựa tự động. Cấu tạo của khuôn ép nhựa ba tấm bao gồm một tấm giữa (tấm trượt) được bổ sung, kết nối với cả phần di động và cố định. Khi khuôn mở ra, sẽ có hai khoang mở. Một khoang dành cho việc lấy sản phẩm ra và khoang còn lại dùng để lấy kênh dẫn nhựa. Kênh dẫn nhựa và cổng nhựa sẽ tự động tách ra khỏi sản phẩm nhờ vào tấm giật đuôi keo được bố trí ở phía cố định. Ưu điểm chính của khuôn ba tấm là cho phép bố trí cổng nhựa ở nhiều vị trí linh hoạt hơn, đặc biệt là ở trung tâm sản phẩm, phù hợp với các chi tiết vách mỏng cần dòng chảy nhựa rộng và dài. Tuy nhiên, loại khuôn này phức tạp hơn, tốn vật liệu hơn do kênh dẫn dài và chi phí chế tạo cũng cao hơn.

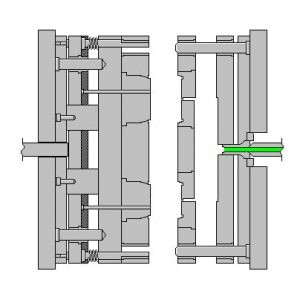

Cấu trúc và nguyên lý hoạt động của khuôn ép nhựa ba tấm

Khuôn nhiều tầng: Tối ưu năng suất sản xuất

Khuôn nhiều tầng là giải pháp hiệu quả để tăng năng suất sản xuất mà không cần tăng lực kẹp của máy ép. Cấu tạo của khuôn ép nhựa nhiều tầng thường bao gồm ba hoặc nhiều cụm khuôn, với cụm khuôn ở giữa có lòng khuôn ở cả hai mặt. Khi khuôn mở, nó tạo ra hai hoặc nhiều không gian trống, cho phép sản phẩm từ các tầng khác nhau cùng rơi ra. Loại khuôn này phù hợp khi cần chế tạo số lượng lớn sản phẩm, giúp giảm đáng kể thời gian chu kỳ sản xuất tổng thể. Mặc dù khuôn nhiều tầng giúp tối ưu hóa việc sử dụng lực kẹp máy, nhưng hệ thống đẩy và làm mát của nó thường phức tạp hơn nhiều so với các loại khuôn thông thường, đòi hỏi thiết kế và gia công chính xác cao.

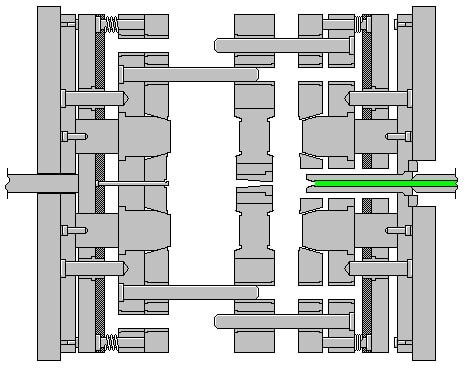

Khuôn ép nhựa nhiều tầng giúp tăng gấp đôi năng suất sản xuất sản phẩm

Khuôn tháo chốt ngang: Giải pháp cho sản phẩm phức tạp

Trong nhiều trường hợp, sản phẩm nhựa có các chi tiết như lỗ ngang, hốc ngang hoặc undercut mà không thể tách ra khỏi khuôn chỉ bằng chuyển động đóng mở thông thường. Đối với những sản phẩm này, khuôn tháo chốt ngang là giải pháp cần thiết. Cấu tạo của khuôn ép nhựa tháo chốt ngang tích hợp các cơ cấu đặc biệt để rút các chi tiết tạo hốc/lỗ ngang ra trước khi mở khuôn hoàn toàn. Cơ cấu này có thể sử dụng chốt xiên kết hợp với chuyển động mở khuôn, hoặc dùng xylanh thủy lực/khí nén để tạo chuyển động ngang độc lập. Sự phức tạp trong thiết kế và chế tạo các cơ cấu tháo chốt ngang đòi hỏi độ chính xác cao để đảm bảo sự đồng bộ và hoạt động trơn tru trong mỗi chu kỳ ép phun.

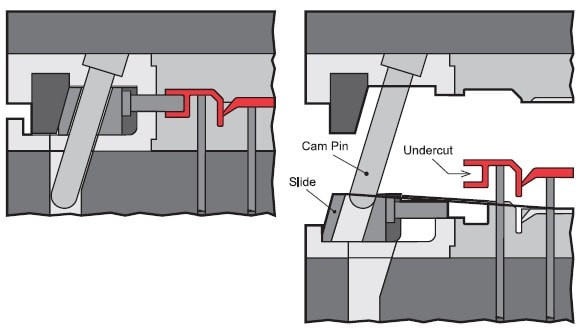

Cơ chế tháo chốt ngang trong khuôn ép nhựa cho các chi tiết có undercut

Khuôn Hot Runner và Cold Runner: So sánh hệ thống dẫn nhựa

Hệ thống dẫn nhựa là một phần không thể thiếu trong cấu tạo của khuôn ép nhựa, và có hai loại chính: Cold Runner (kênh dẫn nguội) và Hot Runner (kênh dẫn nóng). Khuôn Cold Runner là hệ thống truyền thống, nơi nhựa nóng chảy được đưa vào lòng khuôn qua một hệ thống kênh dẫn sau đó nguội đi cùng với sản phẩm. Phần nhựa thừa trong kênh dẫn (runner) sẽ bị đông cứng và cần được tách ra khỏi sản phẩm sau khi ép, tạo ra vật liệu phế thải.

Ngược lại, khuôn Hot Runner giữ cho nhựa trong hệ thống kênh dẫn luôn ở trạng thái nóng chảy cho đến khi đi vào lòng khuôn. Điều này loại bỏ hoàn toàn phần nhựa thừa, giúp tiết kiệm vật liệu, giảm thời gian chu kỳ sản xuất và cải thiện chất lượng sản phẩm do áp suất và nhiệt độ được duy trì tốt hơn. Mặc dù chi phí đầu tư ban đầu cho khuôn Hot Runner cao hơn đáng kể và có thiết kế phức tạp hơn, nhưng hiệu quả kinh tế về lâu dài và chất lượng sản phẩm vượt trội thường khiến nó trở thành lựa chọn ưu tiên cho sản xuất khối lượng lớn.

Nguyên lý hoạt động của khuôn ép nhựa

Nguyên lý hoạt động của khuôn ép nhựa tuân theo một chu trình khép kín, được điều khiển bởi máy ép nhựa. Quy trình này bao gồm một loạt các bước liên tiếp, từ khi khuôn đóng cho đến khi sản phẩm được lấy ra, đảm bảo sự chính xác và hiệu quả trong sản xuất hàng loạt.

Chu trình ép phun nhựa: Các bước cơ bản

Đầu tiên, khuôn được đóng lại một cách chính xác nhờ vào hệ thống dẫn hướng và định vị. Hai nửa khuôn được kẹp chặt với một lực lớn (lực kẹp) để chống lại áp lực phun nhựa. Sau đó, nhựa nóng chảy được phun vào bạc cuống phun, đi qua kênh dẫn nhựa và cổng phun để lấp đầy lòng khuôn, tạo hình sản phẩm. Giai đoạn này thường diễn ra rất nhanh, chỉ trong vài giây.

Khi lòng khuôn đã được điền đầy, máy ép duy trì áp suất nén (áp suất giữ) trong một khoảng thời gian nhất định để bù đắp sự co rút của nhựa trong quá trình làm nguội, đảm bảo sản phẩm đặc chắc và không bị lõm. Sau đó, hệ thống làm nguội hoạt động để làm giảm nhiệt độ của nhựa trong lòng khuôn, giúp sản phẩm đông cứng và định hình hoàn chỉnh. Thời gian làm nguội thường chiếm phần lớn chu kỳ ép phun, có thể kéo dài từ vài giây đến vài phút tùy thuộc vào độ dày của sản phẩm và vật liệu.

Khi sản phẩm đã đủ nguội và cứng cáp, phần khuôn di động sẽ được kéo ra để mở khuôn, tạo ra không gian trống cho việc lấy sản phẩm. Lúc này, hệ thống đẩy sản phẩm sẽ kích hoạt, các pin đẩy sẽ tác dụng lực lên sản phẩm để đẩy nó ra khỏi lòng khuôn và rơi ra ngoài. Sau khi sản phẩm được đẩy ra, hệ thống đẩy sẽ hồi về vị trí ban đầu một phần nhờ lò xo. Cuối cùng, khuôn sẽ được đóng lại, và các chốt hồi sẽ đẩy toàn bộ hệ thống đẩy về vị trí hoàn toàn ban đầu, sẵn sàng cho một chu trình ép phun mới. Toàn bộ chu trình này có thể lặp lại hàng nghìn, thậm chí hàng triệu lần.

Tối ưu hóa quá trình ép phun để đạt hiệu quả cao

Để đạt được hiệu quả tối đa trong quá trình ép phun, việc tối ưu hóa là yếu tố then chốt, bắt đầu từ giai đoạn thiết kế cấu tạo của khuôn ép nhựa. Thiết kế khuôn cần đảm bảo sự phân bố nhiệt độ đồng đều, hệ thống dẫn nhựa tối ưu để giảm thiểu lãng phí và lỗi sản phẩm. Lựa chọn vật liệu nhựa phù hợp với ứng dụng và khả năng của khuôn cũng là một yếu tố quan trọng. Các thông số vận hành máy ép, bao gồm nhiệt độ gia nhiệt nhựa, áp suất phun, tốc độ phun, thời gian giữ áp, và thời gian làm nguội, cần được điều chỉnh chính xác.

Sự cân bằng giữa nhiệt độ khuôn, nhiệt độ nhựa nóng chảy và áp suất phun ảnh hưởng trực tiếp đến chất lượng bề mặt, độ chính xác kích thước và tính chất cơ học của sản phẩm. Việc sử dụng các công nghệ mô phỏng ép phun (như Moldflow) ngay từ giai đoạn thiết kế giúp dự đoán và khắc phục các vấn đề tiềm ẩn, từ đó tiết kiệm chi phí và thời gian thử nghiệm. Quá trình kiểm soát chất lượng liên tục cũng giúp phát hiện và điều chỉnh kịp thời các sai lệch, đảm bảo sản phẩm đầu ra luôn đạt tiêu chuẩn cao nhất.

Qua bài viết này, NNM GROUP hy vọng quý độc giả đã có cái nhìn toàn diện và sâu sắc hơn về cấu tạo của khuôn ép nhựa cùng các khía cạnh liên quan. Việc nắm vững những kiến thức này không chỉ là nền tảng quan trọng cho những ai làm việc trong ngành mà còn giúp đánh giá cao sự tinh vi của công nghệ sản xuất hiện đại. NNM GROUP luôn nỗ lực mang đến những thông tin hữu ích và cập nhật nhất.

Câu hỏi thường gặp (FAQs)

Hỏi: Vật liệu phổ biến để chế tạo khuôn ép nhựa là gì?

Hỏi: Làm thế nào để kéo dài tuổi thọ của khuôn ép nhựa?

Hỏi: Sự khác biệt chính giữa khuôn hot runner và cold runner là gì?

Hỏi: Tại sao hệ thống làm mát lại quan trọng trong khuôn ép nhựa?

Hỏi: Khuôn ép nhựa có thể tạo ra sản phẩm với độ chính xác đến mức nào?
