Bản Vẽ Mặt Cắt Ốp Tường Phòng Ngủ: Hướng Dẫn Chi Tiết Từ A-Z
Ốp tường phòng ngủ đang trở thành một xu hướng thiết kế nội thất được ưa chuộng, mang đến vẻ đẹp sang trọng, ấm cúng và khả năng cách âm, cách nhiệt hiệu quả. Tuy nhiên, để hiện thực hóa ý tưởng này một cách chính xác và bền vững, không thể thiếu vai trò của bản vẽ mặt cắt ốp tường phòng ngủ. Đây không chỉ là một tài liệu kỹ thuật mà còn là kim chỉ nam giúp kiến trúc sư, nhà thầu và gia chủ có cái nhìn sâu sắc về cấu trúc, vật liệu cũng như quy trình thi công, đảm bảo mọi chi tiết đều được thực hiện đúng chuẩn, góp phần kiến tạo nên không gian nghỉ ngơi lý tưởng và hoàn hảo.
Bản Vẽ Mặt Cắt Ốp Tường Phòng Ngủ Là Gì Và Tại Sao Nó Quan Trọng?
Bản vẽ mặt cắt ốp tường phòng ngủ là một loại bản vẽ kỹ thuật chuyên biệt, thể hiện cấu tạo bên trong của hệ thống ốp tường khi nó được cắt ngang qua một vị trí cụ thể. Khác với các bản vẽ mặt bằng chỉ cho thấy bố cục không gian, hay mặt đứng mô tả hình dạng và kích thước tổng thể bên ngoài, bản vẽ mặt cắt tập trung vào việc bóc tách chi tiết từng lớp vật liệu. Từ lớp tường nền cơ bản đến lớp hoàn thiện bề mặt, cùng với các chi tiết liên kết phức tạp và hệ thống khung xương hỗ trợ, mọi thành phần đều được thể hiện một cách rõ ràng và tỉ mỉ.
Mục đích cốt lõi của loại bản vẽ này là cung cấp thông tin kỹ thuật đầy đủ và chính xác nhất cho quá trình thi công. Nó giúp đội ngũ thực hiện công trình hiểu rõ về độ dày của từng cấu kiện, cách thức lắp đặt khung xương, phương pháp cố định vật liệu ốp, và các giải pháp xử lý kỹ thuật tại các điểm giao cắt, góc cạnh hay mối nối. Nhờ có bản vẽ mặt cắt, mọi cá nhân tham gia vào dự án đều có thể hình dung được tổng thể một cách trực quan, từ đó đảm bảo quá trình thi công diễn ra thuận lợi, đúng kỹ thuật, đạt được chất lượng và thẩm mỹ như mong muốn của nhà thiết kế và gia chủ. Sự minh bạch về cấu tạo này còn giúp tránh những sai sót không đáng có, tiết kiệm đáng kể thời gian và chi phí cho toàn bộ dự án nội thất phòng ngủ, đồng thời nâng cao tính chuyên nghiệp và độ tin cậy của công trình.
Cấu Tạo Chi Tiết Của Một Bản Vẽ Mặt Cắt Ốp Tường Phòng Ngủ
Để hiểu rõ về hệ thống ốp tường phòng ngủ, việc nắm vững các thành phần cấu tạo thể hiện trên bản vẽ mặt cắt ốp tường phòng ngủ là điều cực kỳ cần thiết. Mỗi chi tiết trên bản vẽ đều đóng một vai trò quan trọng, quyết định đến độ bền, tính thẩm mỹ và công năng sử dụng của bức tường ốp. Việc mô tả chi tiết từng lớp sẽ giúp hình dung rõ ràng hơn về quy trình và yêu cầu kỹ thuật.
Lớp Tường Nền: Nền Tảng Vững Chắc
Lớp tường nền là bề mặt ban đầu mà hệ thống ốp tường sẽ được gắn lên. Trên bản vẽ mặt cắt, lớp này thường được ký hiệu là tường gạch (gạch nung truyền thống, gạch bê tông nhẹ, gạch block) hoặc kết cấu bê tông cốt thép. Việc thể hiện rõ lớp tường nền không chỉ giúp xác định điểm tựa ban đầu mà còn là cơ sở để tính toán khả năng chịu lực và lựa chọn phương án liên kết phù hợp cho toàn bộ hệ thống ốp.
Độ phẳng và độ chắc chắn của lớp tường nền là yếu tố tiên quyết để đảm bảo chất lượng công trình ốp tường. Trước khi thi công, tường nền cần được kiểm tra kỹ lưỡng về độ ẩm, độ bằng phẳng và khả năng bám dính. Trong nhiều trường hợp, tường nền có thể cần được xử lý chống thấm, chống ẩm hoặc làm phẳng bề mặt bằng vữa trát hoặc lớp bả chuyên dụng. Một tường nền yếu kém hoặc không được chuẩn bị kỹ lưỡng có thể dẫn đến các vấn đề nghiêm trọng như nứt vỡ, bong tróc hay cong vênh của vật liệu ốp trong tương lai, gây ảnh hưởng đến tính thẩm mỹ và tuổi thọ của công trình.
Lớp Khung Xương: Bộ Xương Nâng Đỡ
Hệ thống khung xương đóng vai trò như bộ xương nâng đỡ toàn bộ lớp vật liệu ốp bề mặt, đảm bảo độ phẳng, vững chắc và tạo không gian cho các lớp vật liệu phụ trợ. Tùy thuộc vào loại vật liệu ốp, yêu cầu thiết kế và điều kiện môi trường, khung xương có thể được làm từ nhiều vật liệu khác nhau. Khung xương gỗ (gỗ tự nhiên đã qua xử lý, gỗ công nghiệp) thường được dùng cho các tấm ốp gỗ hoặc tạo cảm giác đồng bộ. Khung xương kim loại (thanh U, C bằng thép mạ kẽm, nhôm) lại ưu việt về độ bền, khả năng chống mối mọt và ổn định kích thước, đặc biệt phù hợp cho các vật liệu ốp nặng hoặc trong môi trường có độ ẩm cao.
Trên bản vẽ mặt cắt ốp tường phòng ngủ, các thanh khung xương sẽ được thể hiện rõ ràng về kích thước tiết diện (ví dụ: 20x40mm, 30x30mm), khoảng cách giữa các thanh (thường là 40-60cm theo chiều ngang hoặc dọc), phương pháp cố định vào tường nền (bằng vít nở, tắc kê, keo chuyên dụng) và cách chúng liên kết với nhau (hàn, bắt vít, liên kết mộng). Một khung xương chắc chắn, được lắp đặt đúng kỹ thuật với khoảng cách chuẩn sẽ đảm bảo bề mặt ốp phẳng phiu, không bị cong vênh, lún sụt hay phát ra tiếng kêu theo thời gian sử dụng. Việc tính toán kỹ thuật cho khung xương cũng bao gồm khả năng chịu tải của vật liệu ốp và các yếu tố ngoại lực khác.
Lớp Vật Liệu Ốp Bề Mặt: Gương Mặt Của Không Gian
Đây là lớp vật liệu mà người dùng trực tiếp nhìn thấy và cảm nhận được, quyết định đến vẻ đẹp thẩm mỹ và phong cách của phòng ngủ. Sự đa dạng của vật liệu ốp tường phòng ngủ là rất lớn, bao gồm gỗ công nghiệp (MDF, HDF), gỗ tự nhiên (sồi, óc chó, tần bì), tấm nhựa PVC (lam sóng, tấm phẳng giả gỗ/đá), tấm da, vải bọc, hoặc thậm chí là các tấm thạch cao trang trí hay tấm ốp kim loại.
Trên bản vẽ mặt cắt, lớp này sẽ được chú thích rõ ràng về loại vật liệu cụ thể, độ dày (ví dụ: 9mm, 12mm, 18mm), phương pháp lắp đặt (hèm khóa, dán keo toàn bộ, bắt vít ẩn, sử dụng nẹp định hình, liên kết kẹp) và hướng lắp đặt (ngang, dọc, chéo) để tạo hiệu ứng thị giác mong muốn. Việc lựa chọn và thể hiện chính xác lớp vật liệu này là cực kỳ quan trọng để đạt được hiệu ứng thẩm mỹ như ý đồ thiết kế, đồng thời đảm bảo các yếu tố về công năng như khả năng chống ẩm, chống cháy, dễ vệ sinh và độ bền màu.
Lớp Vật Liệu Phụ Trợ: Nâng Cao Công Năng
Trong nhiều trường hợp, để nâng cao công năng của bức tường ốp, các lớp vật liệu phụ trợ sẽ được thêm vào. Trên bản vẽ, bạn có thể thấy các lớp như vật liệu cách âm (bông khoáng, bông thủy tinh, xốp tiêu âm, cao su non) nhằm giảm tiếng ồn từ bên ngoài hoặc giữa các phòng, tạo không gian yên tĩnh hơn cho phòng ngủ. Vật liệu cách nhiệt (tấm panel cách nhiệt, tấm xốp XPS) giúp ổn định nhiệt độ phòng, giảm tiêu thụ năng lượng điều hòa. Hoặc lớp lót chống ẩm mốc (màng PE, tấm cao su non) đặc biệt quan trọng trong điều kiện khí hậu ẩm ướt, bảo vệ vật liệu ốp và tường nền khỏi sự xâm nhập của hơi nước.
Các vật liệu này thường được đặt giữa tường nền và khung xương, hoặc giữa khung xương và vật liệu ốp bề mặt. Vị trí, độ dày và ký hiệu vật liệu tương ứng sẽ được thể hiện chi tiết trên bản vẽ mặt cắt để đảm bảo công trình đạt được hiệu quả tối ưu về mặt công năng theo yêu cầu của gia chủ. Sự có mặt của các lớp phụ trợ này góp phần đáng kể vào việc cải thiện chất lượng sống trong không gian phòng ngủ.
Các Chi Tiết Liên Kết: Mắt Xích Quan Trọng
Các chi tiết liên kết là những thành phần nhỏ nhưng cực kỳ quan trọng, giúp các lớp vật liệu gắn kết với nhau một cách vững chắc, đảm bảo tính ổn định và an toàn cho toàn bộ hệ thống ốp tường. Trên bản vẽ mặt cắt, bạn sẽ thấy các ký hiệu về loại vít (vít gỗ, vít nở, vít tự khoan), tắc kê (nhựa, kim loại), keo dán chuyên dụng (keo dán gỗ, keo silicone, keo dán công nghiệp), nẹp (nẹp chữ V, nẹp chữ U, nẹp bo góc), hoặc các chi tiết mộng, hèm khóa đối với các tấm ốp gỗ.
Việc thể hiện rõ loại liên kết và vị trí của chúng giúp thợ thi công lựa chọn đúng loại phụ kiện, đúng kích thước và phương pháp thi công, đảm bảo độ chắc chắn và an toàn cho toàn bộ hệ thống ốp tường. Đặc biệt, các phương pháp liên kết ẩn (ví dụ: vít ẩn, kẹp âm) cần được thể hiện rõ để đảm bảo bề mặt ốp không bị lộ các chi tiết cơ khí, duy trì tính thẩm mỹ liền mạch của thiết kế.
Kích Thước Và Ký Hiệu Kỹ Thuật: Ngôn Ngữ Của Bản Vẽ
Mỗi bản vẽ mặt cắt ốp tường phòng ngủ đều phải có đầy đủ các thông số kích thước và ký hiệu kỹ thuật theo tiêu chuẩn. Các đường gióng kích thước sẽ chỉ rõ chiều dày của từng lớp vật liệu, khoảng cách giữa các thanh khung xương, độ sâu của khoang rỗng (nếu có), cao độ so với sàn hoàn thiện, và các kích thước chi tiết khác. Ký hiệu vật liệu (ví dụ: Gỗ công nghiệp MDF chống ẩm, Thép hộp mạ kẽm 20x40mm, Tấm thạch cao tiêu chuẩn 9mm) và các chú thích kỹ thuật khác (phương pháp xử lý bề mặt, yêu cầu về dung sai, hướng lắp đặt, chỉ định màu sắc) giúp đảm bảo mọi người đều hiểu đúng ý đồ thiết kế và tiêu chuẩn thi công.
Đây là yếu tố cốt lõi để chuyển từ ý tưởng trên giấy thành hiện thực một cách chính xác, tránh mọi hiểu lầm và sai sót trong quá trình thi công. Các tiêu chuẩn về ký hiệu và kích thước (ví dụ: ISO, TCVN) cần được tuân thủ để đảm bảo tính thống nhất và chuyên nghiệp của bản vẽ.
Chi Tiết Góc, Cạnh Và Mối Nối: Điểm Nhấn Của Sự Tinh Xảo
Các khu vực góc, cạnh và mối nối là những điểm phức tạp nhất trong thi công ốp tường, đòi hỏi sự tỉ mỉ và chính xác cao để đảm bảo tính thẩm mỹ và độ bền. Trên bản vẽ mặt cắt, những chi tiết này thường được phóng to hoặc vẽ riêng để thể hiện rõ cách xử lý. Điều này bao gồm việc sử dụng nẹp góc (nẹp chỉ, nẹp V), bo tròn cạnh, cách ghép nối các tấm ốp (ví dụ: vát mép 45 độ, nối thẳng, nối âm dương), và cách che giấu các đường nối để đảm bảo tính thẩm mỹ liền mạch.
Sự thể hiện chi tiết tại những điểm này giúp tránh được các lỗi thi công phổ biến như hở mạch, lệch khe, các chi tiết bị lộ ra ngoài không mong muốn, hoặc các vấn đề về vệ sinh sau này. Việc xử lý tinh tế các góc và cạnh không chỉ tăng vẻ đẹp mà còn bảo vệ các mép vật liệu khỏi va đập, kéo dài tuổi thọ cho hệ thống ốp tường.
Tầm Quan Trọng Của Bản Vẽ Mặt Cắt Ốp Tường Phòng Ngủ Trong Thiết Kế Và Thi Công
Bản vẽ mặt cắt ốp tường phòng ngủ không chỉ là một tài liệu kỹ thuật đơn thuần mà còn là công cụ không thể thiếu, đóng vai trò then chốt trong việc đảm bảo chất lượng, hiệu quả và tính thẩm mỹ của dự án nội thất. Nó là cầu nối giữa ý tưởng của nhà thiết kế và thực tế thi công.
Đảm Bảo Tính Chính Xác Kỹ Thuật Và Thẩm Mỹ Vượt Trội
Một trong những vai trò quan trọng nhất của bản vẽ mặt cắt là đảm bảo tính chính xác tuyệt đối trong quá trình thi công. Nó cung cấp một cái nhìn sâu sắc về từng lớp vật liệu, cách thức lắp đặt và liên kết, giúp thợ thi công hiểu rõ từng bước cần thực hiện. Khi có bản vẽ chi tiết, mọi sai sót trong quá trình cắt, ghép, và lắp đặt sẽ được giảm thiểu tối đa. Điều này không chỉ đảm bảo độ bền vững, an toàn của hệ thống ốp tường mà còn duy trì tính thẩm mỹ cao, tạo nên bề mặt ốp phẳng phiu, các đường nét sắc sảo và sự liền mạch như ý đồ của nhà thiết kế. Nếu thiếu bản vẽ này, việc thi công có thể dẫn đến những sai lệch về kích thước, cấu tạo, ảnh hưởng trực tiếp đến vẻ đẹp tổng thể và tuổi thọ của công trình, thậm chí gây ra các vấn đề về an toàn sử dụng.
Dự Toán Vật Liệu Và Chi Phí Hiệu Quả, Minh Bạch
Bản vẽ mặt cắt là cơ sở vững chắc để dự toán chính xác số lượng và chủng loại vật liệu cần thiết. Với thông tin chi tiết về độ dày, kích thước của từng lớp vật liệu (khung xương, tấm ốp, lớp phụ trợ), nhà thầu có thể tính toán định mức tiêu hao một cách khoa học. Điều này giúp tránh tình trạng thiếu hụt gây chậm trễ, hoặc dư thừa vật liệu gây lãng phí, từ đó kiểm soát tốt ngân sách của dự án và giảm thiểu chi phí đáng kể. Một bản vẽ rõ ràng cũng giúp chủ đầu tư dễ dàng đối chiếu, kiểm tra các hạng mục vật tư, đảm bảo tính minh bạch trong quá trình thanh toán và nghiệm thu, tránh được các tranh chấp không đáng có về sau.
Thuận Lợi Cho Quá Trình Giám Sát Và Nghiệm Thu Chất Lượng
Trong quá trình thi công, bản vẽ mặt cắt ốp tường phòng ngủ đóng vai trò là tài liệu tham chiếu chuẩn mực cho việc giám sát. Các kỹ sư giám sát có thể dựa vào bản vẽ để kiểm tra từng bước thực hiện của thợ, đối chiếu cấu tạo thực tế với thiết kế trên giấy. Điều này đảm bảo rằng công trình được xây dựng đúng theo tiêu chuẩn kỹ thuật, vật liệu sử dụng đúng chủng loại và chất lượng, tuân thủ các quy định an toàn lao động. Khi hoàn thành, bản vẽ mặt cắt cũng là căn cứ pháp lý và kỹ thuật để nghiệm thu công trình, xác nhận rằng sản phẩm cuối cùng đáp ứng mọi yêu cầu đã đề ra, mang lại sự hài lòng tối đa cho gia chủ và đảm bảo tính pháp lý của công trình.
Giải Quyết Các Vấn Đề Phát Sinh Và Hỗ Trợ Bảo Trì
Trong mọi dự án xây dựng và nội thất, việc phát sinh vấn đề là điều khó tránh khỏi. Khi có sự cố như tường bị thấm ẩm, ốp tường bị cong vênh, hư hỏng vật liệu hoặc cần sửa chữa, nâng cấp, bản vẽ mặt cắt ốp tường phòng ngủ sẽ trở thành một “bản đồ” hữu ích. Nó giúp dễ dàng xác định vị trí các lớp vật liệu, khung xương và chi tiết liên kết bên trong mà không cần phải phá dỡ toàn bộ công trình, từ đó tìm ra nguyên nhân chính xác và đưa ra phương án khắc phục nhanh chóng, hiệu quả, tiết kiệm thời gian và chi phí. Hơn nữa, để có thêm các ý tưởng thiết kế và thông tin chuyên sâu về nội thất nhà cửa, bạn có thể tham khảo thêm tại cuanhua-loithep.com. Đây là nguồn tài liệu đáng tin cậy giúp bạn đưa ra những quyết định sáng suốt cho không gian của mình.
Các Loại Vật Liệu Ốp Tường Phòng Ngủ Phổ Biến Và Chi Tiết Mặt Cắt Đặc Trưng
Việc lựa chọn vật liệu ốp tường phòng ngủ không chỉ ảnh hưởng đến thẩm mỹ mà còn tác động lớn đến cấu tạo và chi tiết trên bản vẽ mặt cắt ốp tường phòng ngủ. Mỗi loại vật liệu sẽ có những đặc điểm riêng biệt về độ dày, cách lắp đặt, yêu cầu về khung xương và các lớp phụ trợ.
Ốp Tường Gỗ Công Nghiệp (MDF, HDF, Plywood)
Gỗ công nghiệp như MDF (Medium Density Fibreboard), HDF (High Density Fibreboard) hoặc Plywood là lựa chọn phổ biến nhờ giá thành phải chăng, đa dạng về màu sắc, vân gỗ, và khả năng chống mối mọt, cong vênh tốt nếu được xử lý kỹ. Trên bản vẽ mặt cắt, các tấm gỗ công nghiệp thường có độ dày từ 9mm đến 18mm. Chúng có thể được lắp đặt bằng hệ thống hèm khóa để tạo bề mặt liền mạch, hoặc dán trực tiếp lên khung xương gỗ/kim loại bằng keo chuyên dụng. Khung xương thường được bố trí với khoảng cách 40-60cm để đảm bảo độ vững chắc và độ phẳng cho tấm ốp.
Lớp keo dán hoặc vít ẩn sẽ được thể hiện rõ ràng trên bản vẽ, đảm bảo bề mặt không bị lộ các chi tiết lắp đặt. Mặt cắt sẽ cho thấy rõ các lớp sợi gỗ nén của tấm gỗ công nghiệp và lớp phủ bề mặt (melamine, laminate, veneer gỗ tự nhiên) tạo nên vẻ đẹp hoàn thiện. Đối với gỗ công nghiệp, việc kiểm soát độ ẩm và nhiệt độ trong phòng là quan trọng để tránh cong vênh theo thời gian.
Ốp Tường Gỗ Tự Nhiên (Sồi, Óc Chó, Tần Bì, Xoan Đào)
Ốp tường gỗ tự nhiên mang lại vẻ đẹp sang trọng, đẳng cấp, cảm giác ấm cúng và gần gũi với thiên nhiên cho phòng ngủ. Các loại gỗ phổ biến bao gồm gỗ sồi, óc chó, tần bì, xoan đào, gõ đỏ… Do đặc tính tự nhiên, gỗ tự nhiên có thể giãn nở và co ngót theo sự thay đổi của nhiệt độ và độ ẩm, nên trên bản vẽ mặt cắt cần thể hiện các khe co giãn nhỏ (khoảng 1-2mm) giữa các tấm gỗ hoặc phương pháp lắp đặt đặc biệt (ví dụ: mộng âm dương) để hạn chế biến dạng và nứt nẻ.
Độ dày của gỗ tự nhiên thường lớn hơn gỗ công nghiệp, khoảng 12mm đến 20mm. Khung xương cũng cần chắc chắn hơn, thường là gỗ tự nhiên hoặc thép mạ kẽm để đảm bảo tính đồng bộ và độ bám dính tốt. Các chi tiết phào chỉ, nẹp trang trí đi kèm cũng sẽ được thể hiện chi tiết trên bản vẽ để tạo điểm nhấn và che đi các mối nối không mong muốn. Việc xử lý chống mối mọt, ẩm mốc và sơn phủ bảo vệ bề mặt là rất quan trọng đối với gỗ tự nhiên.
Ốp Tường Nhựa PVC (Tấm Lam Sóng, Tấm Phẳng Giả Gỗ/Đá)
Tấm ốp nhựa PVC là giải pháp tiết kiệm chi phí, có khả năng chống nước, chống ẩm tốt và dễ dàng vệ sinh, phù hợp với khí hậu ẩm ướt ở Việt Nam. Chúng thường được thiết kế dưới dạng tấm lam sóng (tạo hiệu ứng 3D) hoặc tấm phẳng giả gỗ, giả đá với nhiều họa tiết và màu sắc phong phú. Trên bản vẽ mặt cắt, tấm PVC có thể có cấu tạo rỗng ruột (đối với lam sóng) hoặc đặc. Độ dày thường dao động từ 5mm đến 10mm.

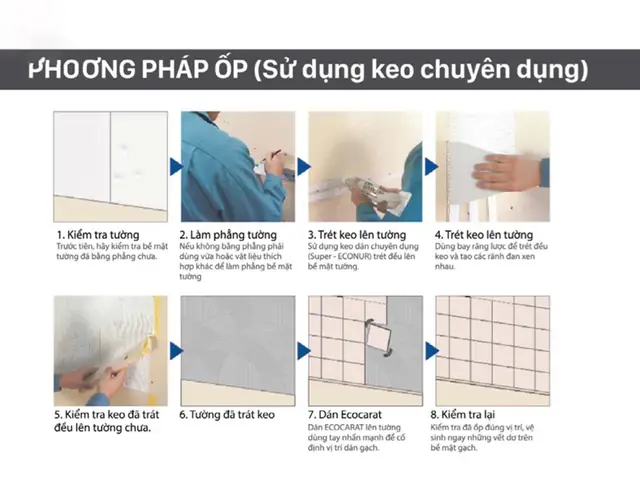

Phương pháp lắp đặt phổ biến là dán trực tiếp bằng keo chuyên dụng (keo dán đa năng) lên tường phẳng, hoặc bắt vít vào khung xương nhựa/kim loại nếu cần tạo khoảng cách hoặc có lớp cách âm/cách nhiệt. Mặt cắt sẽ cho thấy cấu trúc bên trong của tấm PVC, các khoang rỗng giúp cách âm, cách nhiệt nhẹ và giảm trọng lượng. Đặc tính nhẹ, dễ thi công và đa dạng mẫu mã là ưu điểm lớn của vật liệu này.
Ốp Tường Da/Vải (Headboard Tích Hợp)
Ốp tường bằng da hoặc vải mang đến sự mềm mại, sang trọng và khả năng cách âm tốt cho phòng ngủ, đặc biệt là khu vực đầu giường, tạo cảm giác thư giãn và êm ái. Cấu tạo mặt cắt của loại ốp này thường phức tạp hơn so với các vật liệu khác. Nó bao gồm một lớp khung xương gỗ nhỏ được cố định vào tường, sau đó là lớp mút xốp hoặc bông ép (có độ dày khác nhau) để tạo độ êm ái và khối nổi, rồi đến lớp da (da thật, da công nghiệp) hoặc vải (nỉ, bố, nhung) bọc bên ngoài.
Lớp da/vải sẽ được căng và cố định vào khung xương bằng ghim hoặc dán keo chuyên dụng. Bản vẽ mặt cắt sẽ chi tiết từng lớp vật liệu này, độ dày của lớp mút, cách thức căng và cố định lớp bọc, đảm bảo độ căng phẳng và thẩm mỹ, tránh tình trạng nhăn nhúm. Các đường may, nút nhấn (nếu có) cũng được thể hiện rõ để tái hiện đúng ý đồ thiết kế.
Ốp Tường Thạch Cao Trang Trí (Tạo Hình Khối, Hốc Đèn)
Thạch cao là vật liệu linh hoạt, cho phép tạo ra nhiều hình khối, hoa văn, hốc đèn LED và hiệu ứng ánh sáng khác nhau, mang đến vẻ đẹp hiện đại và độc đáo cho phòng ngủ. Ốp tường thạch cao trang trí thường được thi công bằng cách dựng hệ khung xương kim loại (thường là khung xương trần thạch cao chuyên dụng), sau đó bắt vít các tấm thạch cao lên khung.
Trên bản vẽ mặt cắt, bạn sẽ thấy rõ cấu tạo khung xương, độ dày tấm thạch cao (thường 9mm hoặc 12mm), và các lớp xử lý bề mặt như bột bả, sơn nước. Các chi tiết phào chỉ, đường gờ, hốc đèn LED ẩn, các mảng giật cấp sẽ được thể hiện chi tiết bằng các nét cắt, giúp hình dung rõ về hiệu ứng không gian 3D và hệ thống chiếu sáng tích hợp. Việc thi công thạch cao đòi hỏi kỹ thuật cao để đảm bảo bề mặt phẳng mịn và các chi tiết sắc nét.
Quy Trình Thiết Kế Và Thi Công Ốp Tường Phòng Ngủ Với Bản Vẽ Mặt Cắt
Việc tích hợp bản vẽ mặt cắt vào quy trình thiết kế và thi công ốp tường phòng ngủ là một yếu tố then chốt để đảm bảo chất lượng và hiệu quả. Một quy trình chuyên nghiệp sẽ bao gồm các bước sau:
1. Khảo Sát Hiện Trạng Và Lên Ý Tưởng Thiết Kế
Đầu tiên, kiến trúc sư hoặc nhà thiết kế sẽ tiến hành khảo sát kỹ lưỡng phòng ngủ, bao gồm kích thước, hình dạng, vị trí cửa sổ, cửa ra vào, ổ điện, và đặc điểm của tường nền. Sau đó, dựa trên yêu cầu, sở thích của gia chủ và điều kiện thực tế, các ý tưởng về vật liệu, màu sắc, phong cách và bố cục ốp tường sẽ được đề xuất. Đây là giai đoạn trao đổi để thống nhất concept tổng thể.
2. Thiết Kế Bản Vẽ Mặt Bằng, Mặt Đứng Và 3D
Khi ý tưởng được chốt, nhà thiết kế sẽ bắt đầu vẽ bản vẽ mặt bằng bố trí nội thất, bản vẽ mặt đứng của các bức tường ốp để thể hiện hình dạng, kích thước tổng thể và hoa văn. Đồng thời, các bản vẽ phối cảnh 3D sẽ được tạo ra để gia chủ có cái nhìn trực quan về không gian phòng ngủ sau khi hoàn thiện, giúp dễ dàng hình dung và đưa ra điều chỉnh.
3. Phát Triển Bản Vẽ Mặt Cắt Chi Tiết (Bản Vẽ Kỹ Thuật)
Đây là bước quan trọng nhất liên quan đến bản vẽ mặt cắt ốp tường phòng ngủ. Dựa trên thiết kế tổng thể, kiến trúc sư sẽ tiến hành vẽ các bản vẽ mặt cắt tại các vị trí quan trọng (như giữa tường, góc tường, mối nối, khu vực có ổ điện/công tắc, khu vực tiếp giáp sàn/trần). Bản vẽ này sẽ thể hiện đầy đủ và chi tiết từng lớp cấu tạo như đã phân tích ở trên: tường nền, khung xương, vật liệu phụ trợ, vật liệu ốp bề mặt, chi tiết liên kết, kích thước và ký hiệu kỹ thuật. Bản vẽ mặt cắt phải đủ chi tiết để thợ thi công có thể hiểu và thực hiện mà không cần phỏng đoán.
4. Bóc Tách Khối Lượng Và Lập Dự Toán Chi Phí
Từ bản vẽ mặt cắt và các bản vẽ kỹ thuật khác, nhà thầu sẽ tiến hành bóc tách khối lượng vật tư một cách chính xác. Bao gồm số lượng khung xương, diện tích tấm ốp, số lượng phụ kiện liên kết, vật liệu phụ trợ. Dựa vào đó, báo giá chi tiết và dự toán chi phí sẽ được lập, giúp gia chủ nắm rõ tổng ngân sách của dự án.
5. Thi Công Thực Tế Theo Bản Vẽ
Đội ngũ thợ thi công sẽ dựa vào toàn bộ hệ thống bản vẽ, đặc biệt là bản vẽ mặt cắt, để tiến hành thi công. Các bước bao gồm chuẩn bị tường nền, lắp đặt khung xương theo đúng khoảng cách và liên kết, lắp đặt vật liệu phụ trợ (cách âm, cách nhiệt), sau đó là lắp đặt các tấm vật liệu ốp bề mặt. Mọi thao tác đều phải tuân thủ nghiêm ngặt các thông số kỹ thuật và chi tiết trên bản vẽ.
6. Giám Sát, Nghiệm Thu Và Bàn Giao
Trong suốt quá trình thi công, kỹ sư giám sát sẽ theo dõi, kiểm tra chất lượng và đối chiếu với bản vẽ để đảm bảo mọi việc đúng tiến độ và tiêu chuẩn. Sau khi hoàn thành, công trình sẽ được nghiệm thu, kiểm tra lại toàn bộ các chi tiết ốp tường về độ phẳng, sự liền mạch, tính thẩm mỹ và độ bền vững. Cuối cùng, công trình được bàn giao cho gia chủ.
Lời Khuyên Khi Yêu Cầu Hoặc Đọc Bản Vẽ Mặt Cắt Ốp Tường Phòng Ngủ
Đối với bất kỳ ai đang có ý định thi công ốp tường phòng ngủ, việc hiểu và làm việc hiệu quả với bản vẽ mặt cắt ốp tường phòng ngủ là một kỹ năng giá trị. Dưới đây là một số lời khuyên hữu ích để bạn có thể tối ưu hóa quá trình này và đảm bảo kết quả như mong muốn:
Đầu tiên và quan trọng nhất, hãy luôn yêu cầu nhà thiết kế hoặc đơn vị thi công cung cấp bản vẽ mặt cắt chi tiết. Đừng chấp nhận chỉ bản vẽ mặt bằng hoặc mặt đứng chung chung. Bản vẽ mặt cắt sẽ là “ngôn ngữ” kỹ thuật giúp bạn hiểu rõ từng lớp cấu tạo bên trong, đảm bảo mọi thứ được thực hiện đúng như mong muốn và không có sự mập mờ hay thiếu sót thông tin nào. Nó giúp bạn chủ động hơn trong việc kiểm soát chất lượng.
Khi nhận được bản vẽ, hãy dành thời gian kiểm tra kỹ lưỡng các thông số kỹ thuật và ký hiệu. Chú ý đến độ dày của từng lớp vật liệu, loại khung xương, khoảng cách giữa các thanh, và đặc biệt là các chi tiết liên kết ở các góc, cạnh. Đừng ngần ngại hỏi rõ về các ký hiệu vật liệu mà bạn chưa hiểu hoặc các thông số kỹ thuật có vẻ mơ hồ. Một bản vẽ tốt phải cung cấp đủ thông tin để bạn có thể hình dung rõ ràng về sản phẩm cuối cùng và cách nó được tạo ra.
Không ngại đặt câu hỏi nếu có bất kỳ điểm nào không rõ ràng hoặc bạn cảm thấy chưa hài lòng. Đây là quyền lợi của bạn và là trách nhiệm của nhà thiết kế/thi công phải giải thích cặn kẽ, rõ ràng cho đến khi bạn hoàn toàn hiểu. Việc trao đổi thẳng thắn từ đầu sẽ giúp tránh được những hiểu lầm và sai sót lớn trong quá trình thi công, tiết kiệm thời gian và chi phí sửa chữa về sau. Đảm bảo rằng bạn đã hiểu rõ về cấu tạo, vật liệu và phương án thi công trước khi đồng ý cho dự án bắt đầu.
Cuối cùng, hãy xác nhận vật liệu và màu sắc thực tế so với bản vẽ và mẫu đã duyệt. Đôi khi, hình ảnh trên bản vẽ 2D hoặc 3D có thể khác biệt so với vật liệu thực tế dưới ánh sáng tự nhiên hoặc trong môi trường thực tế. Hãy yêu cầu xem mẫu vật liệu thực tế, kiểm tra màu sắc, vân bề mặt để đảm bảo rằng nó đúng với mong đợi của bạn. Thậm chí, việc yêu cầu một mẫu mock-up (mẫu thử) nhỏ của hệ thống ốp tường có thể giúp bạn hình dung tốt hơn về chất lượng hoàn thiện và các chi tiết kết nối trước khi triển khai đại trà. Điều này sẽ giúp bạn có được không gian phòng ngủ ốp tường hoàn hảo cả về mặt kỹ thuật lẫn thẩm mỹ.
Kết Luận
Qua bài viết này, chúng ta đã cùng nhau tìm hiểu một cách toàn diện và sâu sắc về bản vẽ mặt cắt ốp tường phòng ngủ. Từ việc định nghĩa, phân tích từng thành phần cấu tạo chi tiết cho đến việc nhấn mạnh tầm quan trọng của nó trong suốt quá trình thiết kế và thi công, có thể thấy rằng đây là một tài liệu kỹ thuật không thể thiếu. Việc nắm vững các thông tin này không chỉ giúp bạn tự tin hơn khi làm việc với các chuyên gia mà còn đảm bảo rằng mỗi chi tiết trong phòng ngủ của bạn đều được chăm chút kỹ lưỡng, mang lại sự hài lòng và tiện nghi tối đa, tạo nên một không gian sống đẹp, bền vững và đúng chuẩn mực.
